Ny åbning i bærende væg med stålbjælke
Ved etablering af en ny åbning i en bærende væg ændres bygningens oprindelige lastfordeling. Belastningerne, som tidligere blev ført gennem væggen, skal derfor overføres sikkert omkring den nye åbning gennem en dimensioneret bærende konstruktion.
På denne ejendom i Charlottenlund ønskede bygherren at etablere en ny åbning i en eksisterende bærende murstensvæg. Railtek Ingeniører stod for de statiske beregninger og dimensioneringen af den nødvendige konstruktive løsning.
Ny åbning i eksisterende bærende væg
Når en del af en bærende væg fjernes, skal konstruktionen over åbningen understøttes på en ny måde.
Railteks arbejde omfattede derfor beregning af den nye åbning samt vurdering af, hvordan belastningerne kunne føres videre til de eksisterende konstruktioner omkring åbningen.
Dimensionering af ny stålbjælke

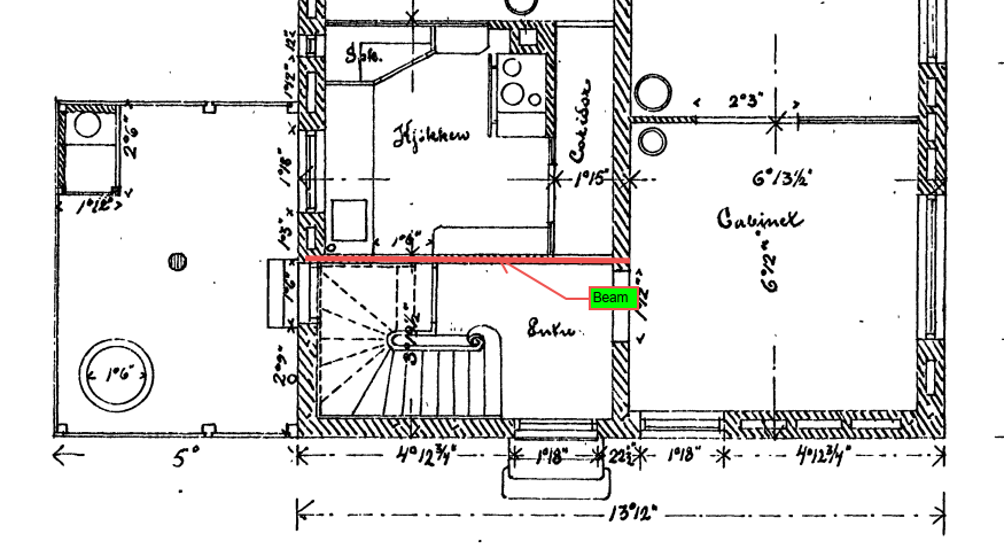

Som en del af den nye bærende løsning blev der udført statiske beregninger af stålbjælken over åbningen.
Beregningerne dannede grundlag for valg af bjælkeprofil, og den projekterede løsning kunne udføres med enten en IPE100- eller HEB100-stålbjælke.
Kontrol af eksisterende murstensvæg
Den eksisterende murstensvæg blev kontrolleret som en del af den samlede konstruktive løsning.
Dermed blev det dokumenteret, at væggen omkring den nye åbning kunne indgå i den ændrede lastfordeling sammen med den nye stålbjælke.
Vederlag for den nye bjælke
Ved etablering af en stålbjælke i en eksisterende væg er bjælkens understøtning på hver side af åbningen en vigtig del af løsningen.
Railtek udførte derfor beregning af det nødvendige vederlag. Beregningerne dokumenterede, at et vederlag på 100 mm var tilstrækkeligt for den projekterede løsning.
Forbindelse mellem bjælke og væg
Projektet omfattede også den konstruktive forbindelse mellem den nye stålbjælke og den eksisterende væg.
På den måde blev både bjælken, dens understøtning og de eksisterende konstruktioner omkring åbningen behandlet som en samlet bærende løsning.
Samlet konstruktionsløsning
De statiske beregninger dannede samlet grundlag for etableringen af den nye åbning i den bærende væg.
Løsningen omfattede dimensionering af stålbjælken, kontrol af murstensvæggen, beregning af vederlag samt projektering af forbindelsen mellem den nye og eksisterende konstruktion.
