Bjælkeberegning til ny åbning i bolig
Bjælkeberegning er nødvendig, når der etableres en større åbning, hvor en ny bjælke skal overtage belastninger fra de omkringliggende og overliggende konstruktioner. Bjælken skal dimensioneres efter de aktuelle belastninger, samtidig med at understøtning, murværk og forbindelser kontrolleres.
På dette projekt i Rødovre omfattede Railteks arbejde dimensionering af en ny stålbjælke i forbindelse med en åbning i boligen. Railtek Ingeniører udførte de statiske beregninger og kontrollerede samtidig eksisterende murværk, vederlag og forbindelsen mellem bjælken og den eksisterende konstruktion.
Dimensionering af ny stålbjælke
Den nye bærende løsning blev projekteret med en HEB180-stålbjælke i stålkvalitet S235.
Bjælken har en længde på 4.300 mm og blev dimensioneret ud fra de belastninger, der overføres fra konstruktionerne ovenover.
Belastninger fra de overliggende konstruktioner
Som grundlag for bjælkeberegningen blev de relevante belastninger på konstruktionen fastlagt.
Beregningerne omfattede blandt andet egenlast fra tag, loft, etagedæk og vægge samt påvirkninger fra sne, vind og nyttelast. Belastningerne blev herefter kombineret og anvendt ved dimensioneringen af den nye stålbjælke.
Kontrol af styrke og deformation
Stålbjælken blev kontrolleret for de kræfter og deformationer, der opstår under belastning.
Beregningerne omfattede blandt andet bøjningsmoment, forskydningskraft og nedbøjning. Den beregnede maksimale nedbøjning var 6,03 mm mod en tilladt maksimal nedbøjning på 10,25 mm.
Kontrol af eksisterende murværk
Det eksisterende murværk blev kontrolleret for at sikre, at det kan optage reaktionskræfterne fra den nye bjælke.
Beregningerne viste, at murværkets kapacitet er tilstrækkelig til den belastning, der overføres fra stålkonstruktionen.
Vederlag for den nye bjælke
Bjælkens understøtning blev ligeledes kontrolleret som en del af den statiske løsning.
På baggrund af beregningerne blev der fastlagt et minimum vederlag på 100 mm, så kræfterne fra bjælken kan overføres sikkert til det eksisterende murværk.

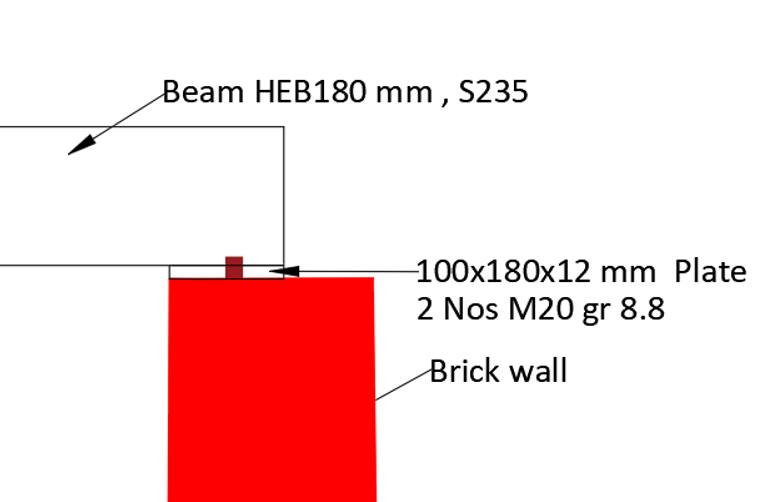

Forbindelse mellem stålbjælke og murværk
Projektet omfattede også projektering af forbindelsen mellem den nye stålbjælke og den eksisterende væg.
Forbindelsesberegningerne omfatter blandt andet bolte og den nødvendige fastgørelse, så bjælken indgår sikkert i den eksisterende konstruktion.
Bjælkeberegning og statisk dokumentation
Railteks bjælkeberegning dannede samlet grundlag for etableringen af den nye bærende løsning.
Projektet omfattede dimensionering af en 4,3 meter lang HEB180-stålbjælke samt kontrol af belastninger, deformation, eksisterende murværk, vederlag og konstruktive forbindelser.
