Bjælkeberegning af træbjælker
Bjælkeberegning af træbjælker er nødvendig, når nye bærende træelementer skal indgå i en eksisterende bolig. Beregningerne danner grundlaget for valg af dimensioner på bjælker, remme og vægstolper, så belastningerne kan føres sikkert gennem konstruktionen.
På denne ejendom i Kolding omfattede projektet dimensionering af flere nye bærende trækonstruktioner. Railtek Ingeniører stod for beregningerne af træbjælker, toprem og vægstolper samt kontrol af de eksisterende vægge og de nødvendige konstruktive forbindelser.
Bjælkeberegning af træbjælker

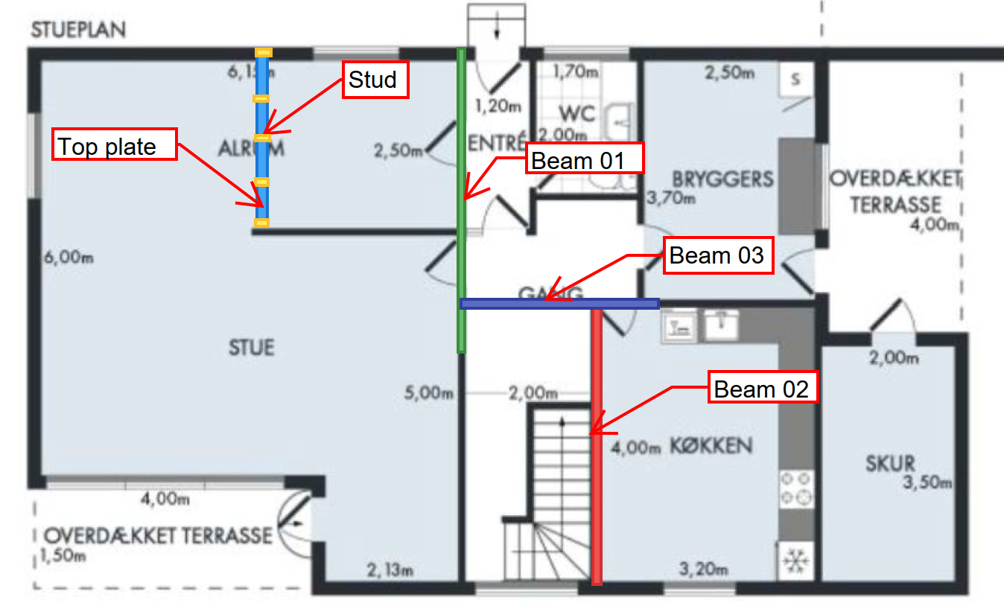

Projektet omfattede dimensionering af tre forskellige bærende træbjælker i styrkeklasse C24.
Bjælke 01 blev dimensioneret til 75 x 150 mm, bjælke 02 til 100 x 200 mm og bjælke 03 til 75 x 200 mm. Dimensionerne blev fastlagt ud fra de belastninger, som de enkelte bjælker skal optage og videreføre gennem konstruktionen.
Toprem og vægstolper
Ud over de bærende træbjælker blev der dimensioneret en ny toprem og vægstolper som en del af den samlede trækonstruktion.
Topremmen og vægstolperne blev projekteret med dimensionen 45 x 95 mm og indgår i overførslen af belastninger mellem de forskellige bærende elementer.
Kontrol af eksisterende vægge
De eksisterende vægge blev kontrolleret som en del af den samlede konstruktive løsning.
Både relevante yder- og indervægge blev vurderet i forhold til de belastninger, der overføres fra de nye træbjælker og øvrige bærende elementer.
Vederlag og understøtning af bjælker
Bjælkernes understøtning mod de eksisterende konstruktioner indgik også i beregningsarbejdet.
Der blev derfor udført kontrol af de nødvendige vederlag, så belastningerne fra bjælkerne kan overføres sikkert til de understøttende vægge.
Konstruktive forbindelser
Projektet omfattede desuden løsninger for forbindelserne mellem bjælker, vægge og de øvrige træelementer.
Dermed blev både de enkelte konstruktionselementer og deres indbyrdes forbindelser behandlet som en samlet bærende løsning.
Statiske beregninger af trækonstruktionen
Railteks bjælkeberegning af træbjælker dannede sammen med de øvrige statiske beregninger grundlag for dimensioneringen af de nye trækonstruktioner på projektet i Kolding.
Løsningen omfattede tre nye C24-træbjælker samt toprem og vægstolper og blev suppleret med kontrol af eksisterende vægge, vederlag og konstruktive forbindelser.
