Bjælkeberegning til ny foldedør
Når en eksisterende åbning i en ydervæg udvides for at give plads til en stor foldedør, kan det være nødvendigt at etablere en ny bærende konstruktion over åbningen. Den nye bjælke og dens understøtninger skal dimensioneres, så belastninger fra blandt andet tagkonstruktionen fortsat kan føres sikkert gennem bygningen.
På dette projekt i Kongens Lyngby ønskede boligejeren at erstatte en eksisterende terrassedør med en cirka 3,66 meter bred foldedør. Railtek Ingeniører udførte de statiske beregninger og dimensionerede en ny limtræsbjælke samt to limtræssøjler omkring den nye åbning.
Ny foldedør på cirka 3,66 meter
Den eksisterende terrassedør skulle erstattes af en væsentligt bredere foldedør.
Ændringen påvirkede den eksisterende bærende konstruktion over åbningen, og der blev derfor projekteret en ny bjælke med understøttende søjler ved begge ender.
Ny GL30c-limtræsbjælke

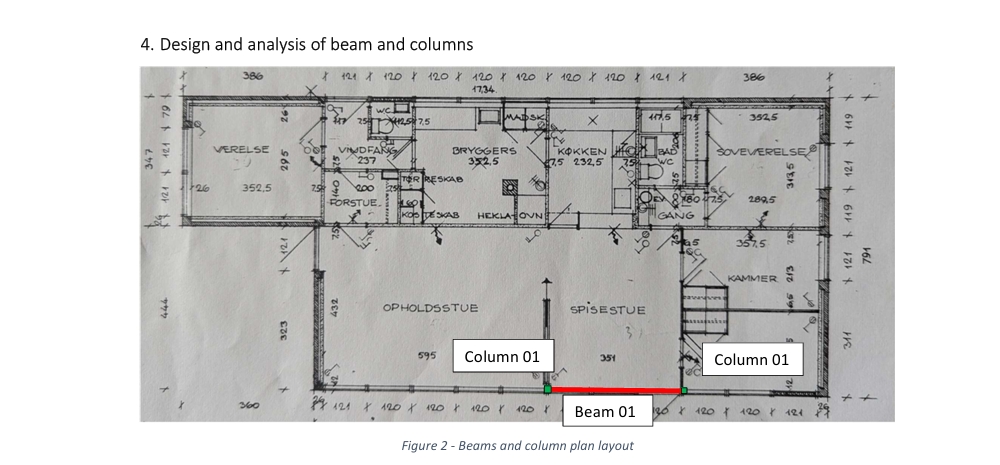

Den nye bærende bjælke blev dimensioneret som en 90 x 233 mm limtræsbjælke i styrkeklasse GL30c.
Bjælken har en projekteret længde på 3.660 mm og optager belastninger fra den eksisterende tagkonstruktion over den nye foldedør.
Belastninger fra tagkonstruktionen
Som grundlag for dimensioneringen blev den eksisterende tagopbygning og de relevante belastninger fastlagt.
Beregningerne omfattede blandt andet tagets egenlast samt sne- og vindbelastninger. Den eksisterende tagkonstruktion blev beregnet med en samlet egenlast på 0,9 kN/m².
Kontrol af styrke og deformation
Limtræsbjælken blev kontrolleret for bøjningsmoment, forskydningskraft og deformation.
Det maksimale bøjningsmoment blev beregnet til 14,2 kNm og den maksimale forskydningskraft til 15,5 kN. Den maksimale deformation blev beregnet til 4,22 mm mod en tilladt deformation på 9,15 mm.
Nye limtræssøjler
Den nye bjælke understøttes ved begge ender af nye limtræssøjler.
Der blev projekteret to 90 x 90 mm GL30c-søjler med en højde på 2.500 mm. Søjlerne fører kræfterne fra bjælken videre til de eksisterende konstruktioner.
Forbindelse mellem bjælke og søjler
Forbindelsen mellem den nye limtræsbjælke og søjlerne indgår også i den statiske dokumentation.
Den beregnede opadrettede kraft i forbindelsen er 14,3 kN. Projektet specificerer beslag og skruer til at optage denne påvirkning og sikre forbindelsen mellem konstruktionselementerne.
Statiske beregninger ved ny foldedør
Railteks statiske beregninger dannede samlet grundlag for etableringen af den større åbning til foldedøren.
Projektet omfattede dimensionering af en GL30c-limtræsbjælke, to limtræssøjler samt den nødvendige forbindelse mellem bjælken og søjlerne.
Lad os være din partner i dit byggeprojekt
Ønsker du at etablere en større dør- eller vinduesåbning i din bolig, kan Railtek Ingeniører hjælpe med statiske beregninger og dimensionering af de nødvendige bærende konstruktioner.
