Bjælkeberegning ved hævning af gulvkonstruktion
Bjælkeberegning er nødvendig, når eksisterende gulv- og tagkonstruktioner ændres, og belastningerne dermed påvirker bygningens bærende elementer på en ny måde. Både nye bjælker og eksisterende konstruktioner skal kontrolleres, så ændringen kan udføres uden at kompromittere bygningens bæreevne.
På dette projekt i Frederikssund omfattede Railteks arbejde projektering af nye træbjælker samt kontrol af eksisterende tagspær og gulvbjælker i forbindelse med en ændring af gulvniveauet. Railtek Ingeniører dokumenterede samtidig murværkets kapacitet og projekterede den nødvendige forbindelse ved den nye placering af gulvbjælken.

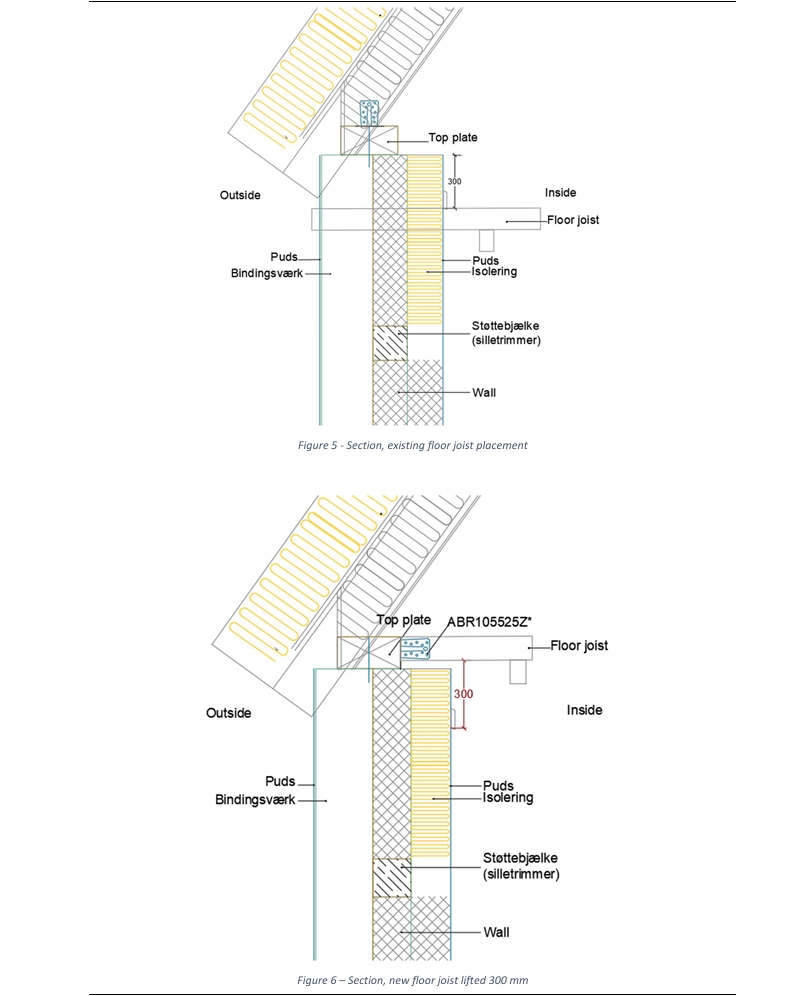

Hævning af eksisterende gulvbjælke
Projektet omfattede en ændring af den eksisterende gulvkonstruktion, hvor gulvbjælken skulle flyttes op til niveauet ved topremmen.
Den statiske dokumentation viser, at den eksisterende gulvbjælke kan hæves med op til 300 mm, forudsat at den projekterede konstruktionsløsning og forbindelse udføres.
Dimensionering af nye træbjælker
Som en del af projektet blev der dimensioneret to nye overliggerbjælker i konstruktionstræ C24.
Bjælke 01 blev projekteret som to sammenbyggede 150 x 150 mm træbjælker med en længde på 2.300 mm. Bjælke 02 blev dimensioneret som en 125 x 125 mm træbjælke med en længde på 1.400 mm.
Kontrol af eksisterende tagspær
Ændringen af gulvbjælkens placering medførte også behov for at kontrollere det eksisterende tagspær.
Spæret blev kontrolleret som en 150 x 150 mm C24-konstruktion med en længde på 5.300 mm. Beregningerne dokumenterede, at spæret har tilstrækkelig kapacitet efter ændringen.
Kontrol af eksisterende gulvbjælke
Den eksisterende gulvbjælke blev ligeledes eftervist i forbindelse med det nye gulvniveau.
Gulvbjælken blev beregnet som 150 x 250 mm C24 med en længde på 4.700 mm. Den maksimale beregnede deformation blev fastlagt til 7,12 mm mod en tilladt deformation på 11,75 mm.
Kontrol af murværk og vederlag
De nye træbjælker overfører deres reaktionskræfter til den eksisterende murstensvæg.
Railtek kontrollerede derfor murværkets trykkapacitet samt bjælkernes nødvendige vederlagslængde. Beregningerne fastlægger et minimumsvederlag på 100 mm for begge nye bjælker.
Ny forbindelse ved gulvbjælken
Når gulvbjælken flyttes til den nye position, skal forbindelsen til den eksisterende toprem tilpasses.
Projektet omfatter derfor en ny forbindelse med vinkelbeslag mellem gulvbjælken og topremmen. Forbindelsen blev dimensioneret til de kræfter, der opstår i den ændrede konstruktion.
Bjælkeberegning og statisk dokumentation
Railteks bjælkeberegninger dannede samlet grundlag for ændringen af gulvkonstruktionen.
Projektet omfattede dimensionering af to nye træbjælker, kontrol af eksisterende tagspær og gulvbjælke, eftervisning af murværket samt projektering af forbindelsen ved den hævede gulvbjælke.
