Bjælkeberegning til ny åbning i lejlighed

Bjælkeberegning er nødvendig, når der etableres en ny åbning i en eksisterende væg, og konstruktionen over åbningen fortsat skal understøttes sikkert. Den nye bjælke skal dimensioneres efter de aktuelle belastninger, samtidig med at det eksisterende murværk og bjælkens understøtninger kontrolleres.

På dette projekt i Gentofte omfattede Railteks arbejde dimensionering af en ny overligger i stueplan. Railtek Ingeniører udførte de statiske beregninger af bjælken og kontrollerede samtidig det eksisterende murværks kapacitet.

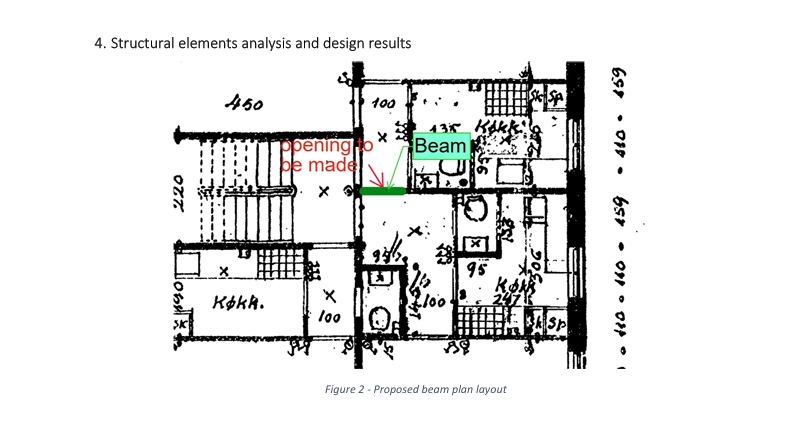

Ny overligger over åbningen

Den konstruktive ændring krævede en ny bjælke over åbningen i den eksisterende væg.

Bjælken overtager belastningerne fra konstruktionen over åbningen og fører dem videre til det eksisterende murværk på begge sider.

Dimensionering af stålbjælke

Den endelige løsning blev projekteret med en IPE100-stålbjælke i stålkvalitet S275.

Bjælken blev dimensioneret ud fra de permanente og variable belastninger, som påvirker konstruktionen, og erstatter den træbjælke, der indgik i den tidligere version af projektet.

Belastninger fra eksisterende konstruktioner

Som grundlag for dimensioneringen blev belastningerne over den nye bjælke fastlagt.

Beregningerne omfattede blandt andet egenlast fra konstruktionerne samt belastningen fra den eksisterende murstensvæg over åbningen.

Kontrol af eksisterende murværk

Da stålbjælken understøttes af den eksisterende væg, indgik murværkets kapacitet også i den statiske dokumentation.

Den eksisterende væg blev forudsat udført i 135 mm murværk med puds på begge sider. Railtek kontrollerede, at murværket kan optage de kræfter, som overføres fra den nye bjælke.

Forbindelser ved bjælkens ender

Projektet omfattede også detaljering af stålbjælkens forbindelse til de eksisterende konstruktioner.

Forbindelserne ved begge ender blev behandlet som en del af den samlede løsning, så kræfterne fra bjælken kan overføres sikkert til den eksisterende bygning.

Bjælkeberegning og statisk dokumentation

Railteks bjælkeberegning dannede samlet grundlag for etableringen af den nye åbning.

Projektet omfattede dimensionering af en IPE100-stålbjælke i S275 samt kontrol af belastninger, eksisterende murværk og de konstruktive forhold ved bjælkens understøtninger.
