Bjælkeberegning til ny overligger
Når en eksisterende væg eller døråbning ændres, kan der være behov for en ny overligger, som fører belastningen fra konstruktionen ovenover sikkert videre til de omkringliggende vægge. Bjælken skal dimensioneres efter de aktuelle belastninger, og understøtningerne skal have tilstrækkelig kapacitet.
På dette projekt i Fredensborg omfattede Railteks arbejde statiske beregninger af en ny overligger over en indvendig væg og en eksisterende buet døråbning. Railtek Ingeniører dimensionerede en ny træbjælke og kontrollerede samtidig murværket og bjælkens nødvendige vederlag.
Ny overligger ved ændring af væg
Projektet omfattede en eksisterende indvendig væg, hvor en del af konstruktionen blev fjernet.

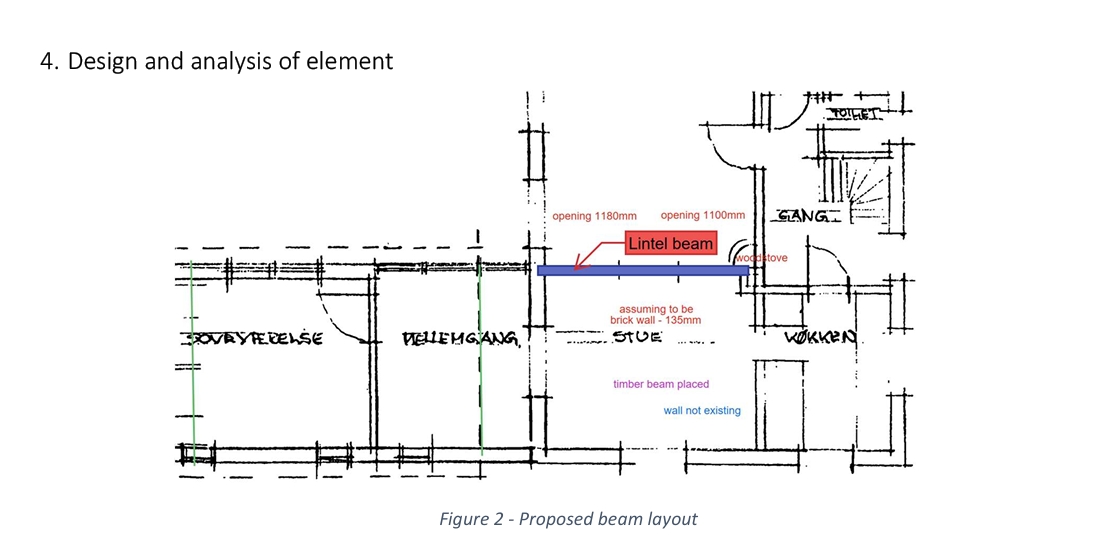

For at understøtte murværket over åbningen blev der projekteret en ny overligger, som spænder mellem de eksisterende vægge.
Dimensionering af træbjælke
Den nye overligger blev dimensioneret som en 125 x 125 mm træbjælke i styrkeklasse C24.
Bjælken har en projekteret længde på 4.000 mm og blev dimensioneret efter belastningen fra den eksisterende murstensvæg over åbningen.
Belastning fra eksisterende murværk
Som grundlag for bjælkeberegningen blev belastningen fra murværket over den nye bjælke fastlagt.
Den eksisterende murstensvæg blev regnet med en tykkelse på 135 mm, og den beregnede væglast blev medtaget ved dimensioneringen af overliggeren.
Kontrol af styrke og deformation
Træbjælken blev kontrolleret for både bøjningsmoment, forskydningskraft og deformation.
Det maksimale bøjningsmoment blev beregnet til 1,35 kNm og den maksimale forskydningskraft til 1,44 kN. Den maksimale deformation blev beregnet til 6,74 mm mod en tilladt deformation på 9,425 mm.
Kontrol af eksisterende murværk
Overliggeren understøttes af eksisterende murværk ved begge ender.
På den ene side blev en 200 mm væg kontrolleret, mens bjælken ved den anden ende understøttes af en 100 mm tyk skorstensvæg. Beregningerne dokumenterede tilstrækkelig kapacitet for begge understøtninger.
Vederlag for den nye overligger
Som en del af projekteringen blev bjælkens nødvendige vederlagslængde også kontrolleret.
Beregningerne fastlægger et minimumsvederlag på 100 mm, så kræfterne fra den nye træbjælke kan overføres sikkert til det eksisterende murværk.
Bjælkeberegning og statisk dokumentation
Railteks statiske beregninger dannede samlet grundlag for etableringen af den nye overligger.
Projektet omfattede dimensionering af en C24-træbjælke samt kontrol af deformation, eksisterende murværk og bjælkens nødvendige vederlag.
