Bjælkeberegning af stålbjælker til etagedæk
Bjælkeberegning af stålbjælker er nødvendig for at dokumentere, at de bærende elementer kan optage de belastninger, der overføres fra etagedækket. Dimensioneringen skal både sikre tilstrækkelig styrke og kontrollere, at bjælkernes deformation holder sig inden for de fastsatte krav.
På dette projekt i Herlev omfattede Railteks arbejde dimensionering og kontrol af to bærende stålbjælker. Railtek Ingeniører udførte beregningerne af Floor Beam 01 og Floor Beam 02 og kontrollerede bjælkerne for både brudgrænsetilstand og anvendelsesgrænsetilstand.
Dimensionering af Floor Beam 01
Den første etagebjælke blev dimensioneret som en HE160B-stålprofil i stålkvalitet S235.
Bjælken har et spænd på 3,2 meter og blev beregnet med de relevante permanente og variable belastninger fra konstruktionen.

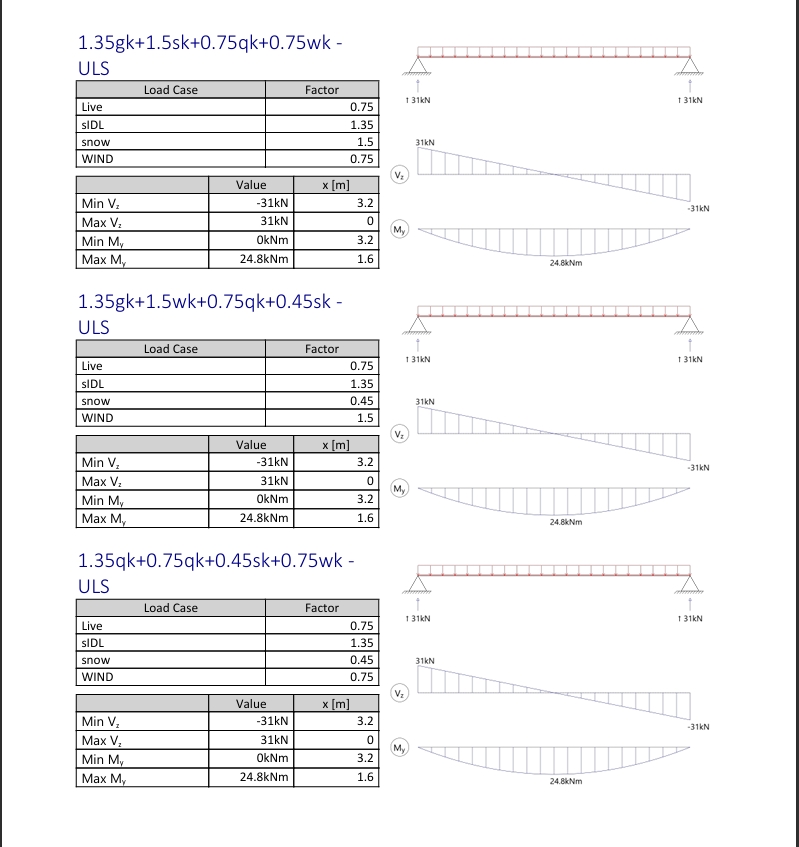

Kontrol af bæreevne
Floor Beam 01 blev kontrolleret for de dimensionerende lastkombinationer i brudgrænsetilstanden.
Den højeste dokumenterede udnyttelse er 43 procent, hvilket ligger under den maksimalt tilladte udnyttelse. Bjælken opfylder dermed de dokumenterede styrkekrav.
Dimensionering af Floor Beam 02
Den anden etagebjælke blev ligeledes dimensioneret som en HE160B-stålprofil i stålkvalitet S235.
Denne bjælke har et spænd på 3,8 meter og blev dimensioneret ud fra de belastninger, som overføres fra etagedækket til den bærende konstruktion.
Styrke og deformation
Floor Beam 02 blev kontrolleret for både styrke og deformation under de relevante lastkombinationer.
Den højeste dokumenterede udnyttelse i brudgrænsetilstanden er 48 procent. Beregningerne viser samtidig, at bjælkens deformation holder sig inden for det fastsatte krav på L/400.
Kontrol i brugsgrænsetilstanden
For begge stålbjælker omfattede beregningerne også kontrol i anvendelsesgrænsetilstanden.
Denne kontrol dokumenterer bjælkernes deformation under belastning og sikrer, at konstruktionen ikke alene har den nødvendige bæreevne, men også fungerer tilfredsstillende under normal anvendelse.
Bjælkeberegning af bærende stålbjælker
Railteks bjælkeberegning dannede samlet grundlag for dimensioneringen af de to bærende etagebjælker.
Projektet omfattede en 3,2 meter og en 3,8 meter lang HE160B-stålbjælke i S235 samt kontrol af belastninger, bæreevne og deformation for begge konstruktionselementer.
