Bjælkeberegning af ny tagbjælke

Ved ændringer i en eksisterende tagkonstruktion kan det være nødvendigt at etablere en ny bærende bjælke, som kan optage og videreføre belastningerne fra taget. Det kræver statiske beregninger af både den nye bjælke og de eksisterende konstruktioner, som skal understøtte den.

På denne ejendom i Lynge omfattede projektet dimensionering af en ny bærende tagbjælke. Railtek Ingeniører stod for de statiske beregninger samt kontrol af de eksisterende vægge, bjælkens understøtning og de nødvendige forbindelser.

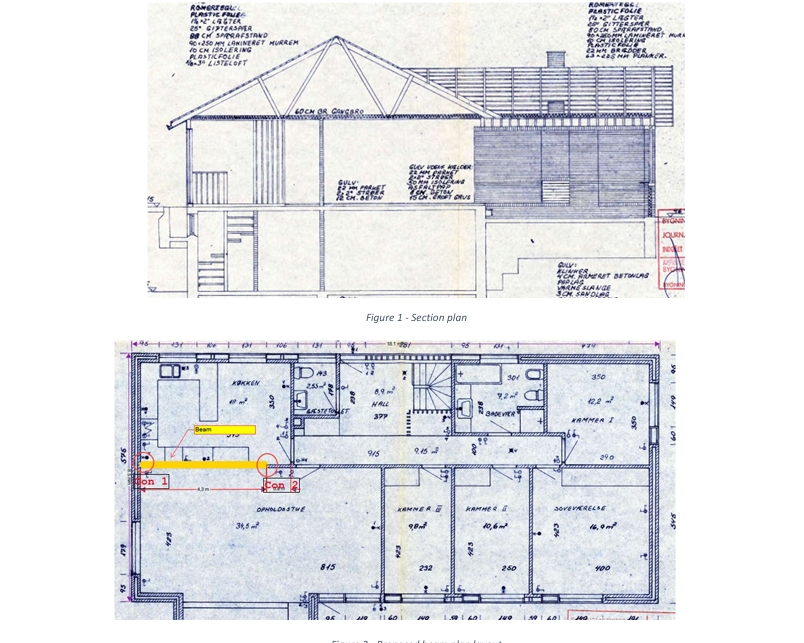

Ny bærende bjælke i tagkonstruktionen

Den nye tagbjælke indgår som en del af bygningens bærende konstruktion og skal optage belastninger fra den eksisterende tagopbygning.

For at dokumentere løsningen blev bjælken analyseret for de relevante belastninger, så der kunne fastlægges en passende stålprofil til konstruktionen.

Dimensionering af IPE300-stålbjælke

På baggrund af de statiske beregninger blev der projekteret en IPE300-stålbjælke i stålkvalitet S235.

Bjælken blev kontrolleret i forhold til blandt andet bøjningsmoment, forskydningskraft og deformation for at dokumentere, at den valgte profil kunne optage de beregnede belastninger.

Kontrol af eksisterende murstensvægge

Den nye stålbjælke overfører belastninger til bygningens eksisterende konstruktioner. Derfor indgik de understøttende murstensvægge også i beregningsarbejdet.

Railtek kontrollerede de relevante indvendige og udvendige vægge i forhold til de belastninger, som overføres fra den nye tagbjælke.

Vederlag og understøtning af tagbjælken

Bjælkens vederlag blev beregnet som en del af den samlede konstruktive løsning.

Dermed blev det sikret, at belastningen fra stålbjælken kunne overføres til de eksisterende vægge gennem en dimensioneret understøtning.

Forbindelser til eksisterende konstruktioner

Projektet omfattede desuden dimensionering og dokumentation af de nødvendige forbindelser omkring den nye tagbjælke.

På den måde blev selve stålbjælken, dens understøtning og forbindelsen til de eksisterende konstruktioner behandlet som én samlet bærende løsning.

Samlet statisk løsning til tagkonstruktionen

De statiske beregninger dannede samlet grundlag for etableringen af den nye bærende tagbjælke.

Løsningen omfattede dimensionering af IPE300-stålbjælken samt kontrol af de eksisterende vægge, vederlag og konstruktive forbindelser.
