Fjernelse af bærende vægge og nye stålbjælker
Fjernelse af bærende vægge kræver statiske beregninger, når eksisterende vægge indgår i bygningens bærende system. Belastningerne fra de overliggende konstruktioner skal fortsat kunne føres sikkert gennem bygningen, og derfor erstattes væggene typisk af nye bjælker og søjler.
På dette projekt i Aalborg omfattede Railteks arbejde konstruktive ændringer i en lejlighed i stueetagen. Railtek Ingeniører udførte de statiske beregninger og dimensioneringen af nye stålbjælker og søjler i de områder, hvor bærende indervægge skulle fjernes.
Nye åbninger i bærende vægge
Projektet omfattede fjernelse af bærende indervægge for at etablere større og mere åbne arealer i lejligheden.
Da væggene indgik i bygningens lodrette lastnedføring, skulle deres bærende funktion erstattes af nye stålkonstruktioner. De nye elementer blev derfor dimensioneret ud fra belastningerne fra de overliggende etager og øvrige konstruktioner.
Dimensionering af stålbjælker

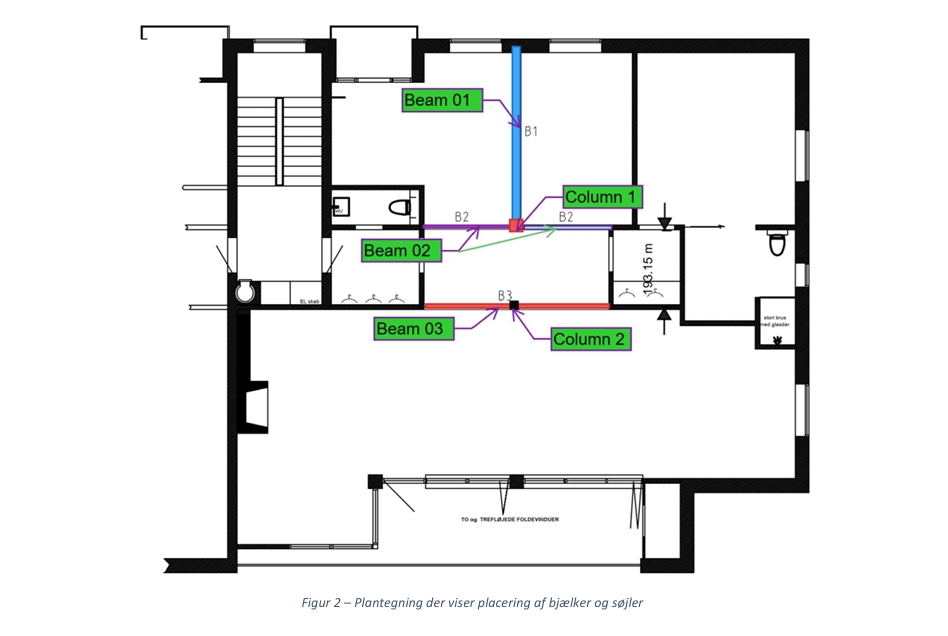

Der blev projekteret tre stålbjælker som en del af den nye bærende løsning.
Den største bjælke blev dimensioneret som HEB220 med en længde på 4.500 mm. Derudover blev der projekteret en HEB160 med en længde på 2.300 mm samt en HEB140 med en længde på 4.600 mm.
Stålsøjler som understøtning
De nye bjælker krævede også projektering af stålsøjler til at føre belastningerne videre gennem konstruktionen.
Projektet omfattede to søjler, som indgår sammen med stålbjælkerne i det nye bæresystem. Dermed kan kræfterne fra de overliggende konstruktioner overføres sikkert efter fjernelsen af de eksisterende vægge.
Kontrol af eksisterende murværk
Eksisterende murværk blev kontrolleret i forbindelse med etableringen af de nye stålkonstruktioner.
Beregningerne omfattede blandt andet væggenes kapacitet og de nødvendige vederlagslængder for bjælkerne. Det sikrer, at belastningerne fra de nye stålelementer kan overføres til den eksisterende konstruktion.
Etagedæk og konstruktive ændringer
Projektet omfattede også beregning og detaljering af etagedækket i det berørte område.
Betonkonstruktionen og den nødvendige armering blev kontrolleret som en del af den samlede statiske løsning, så ændringerne omkring de nye åbninger fungerer sammen med bygningens eksisterende konstruktioner.
Forbindelser mellem bjælker og søjler
Forbindelserne mellem de nye stålelementer blev ligeledes dimensioneret.
Projektmaterialet omfatter blandt andet boltede forbindelser mellem bjælker og søjler samt søjlernes forbindelse til de understøttende konstruktioner.
Statiske beregninger ved fjernelse af bærende vægge
Railteks statiske beregninger dannede samlet grundlag for fjernelsen af de bærende indervægge og etableringen af det nye bæresystem.
Projektet omfattede dimensionering af tre stålbjælker og to søjler samt kontrol af murværk, etagedæk, vederlag og konstruktive forbindelser.
