Hævning af hanebånd med statisk kontrol af tagkonstruktion
Ændringer i en eksisterende tagkonstruktion kræver statisk kontrol, når bærende konstruktionselementer flyttes eller ændres. Det gælder blandt andet ved hævning af hanebånd, hvor ændringen kan påvirke spærenes belastning og konstruktionens samlede funktion.
På dette projekt på Frederiksberg udførte Railtek Ingeniører statiske beregninger i forbindelse med hævning af et eksisterende hanebånd. Formålet var at undersøge, om hanebåndet kunne flyttes til en højde på 2,4 meter over gulvniveau, samtidig med at de eksisterende spær fortsat havde tilstrækkelig bæreevne.

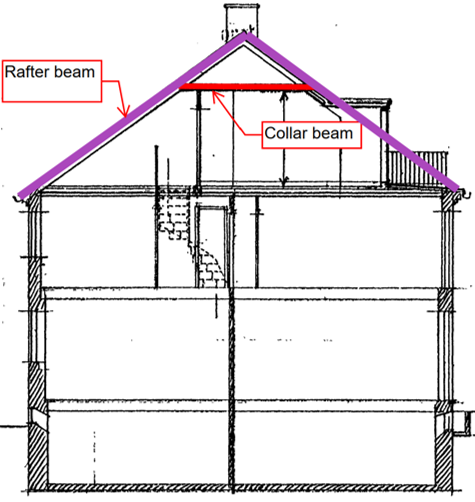

Hævning af eksisterende hanebånd
Det eksisterende hanebånd skulle flyttes op i tagkonstruktionen for at skabe større frihøjde.
Railtek analyserede derfor konsekvenserne af ændringen og kontrollerede de eksisterende spær med hanebåndet placeret 2,4 meter over gulvniveau.
Kontrol af eksisterende spær
De eksisterende spær blev kontrolleret som 100 x 125 mm konstruktionstræ i styrkeklasse C24.
Beregningerne tog højde for tagkonstruktionens egenlast samt relevante sne- og vindbelastninger for at dokumentere spærenes kapacitet efter ændringen.
Belastninger på tagkonstruktionen
Den samlede permanente taglast blev beregnet ud fra blandt andet tagsten, trælægter, undertag, eksisterende spær, isolering, forskalling og gipsbeklædning.
Den samlede egenlast for taget blev beregnet til 0,823 kN/m².
Kontrol af styrke og deformation
De eksisterende spær blev kontrolleret for både styrke og deformation med den nye placering af hanebåndet.
Det maksimale bøjningsmoment blev beregnet til 3,81 kNm og den maksimale forskydningskraft til 5,75 kN.
Den maksimale deformation blev beregnet til 9,71 mm mod en tilladt deformation på 10,5 mm. Beregningerne dokumenterede dermed, at de eksisterende spær fortsat kunne anvendes med den ændrede placering af hanebåndet.
Forbindelse mellem spær og hanebånd
Projektet omfattede også kontrol af forbindelsen mellem de eksisterende spær og hanebåndet.
Forbindelsen blev projekteret med CSA5.0x50-skruer, så kræfterne mellem konstruktionselementerne kan overføres efter flytningen af hanebåndet.
Eksisterende tagkonstruktion kunne bevares
Den statiske kontrol viste, at de eksisterende 100 x 125 mm C24-spær fortsat havde tilstrækkelig kapacitet, selvom hanebåndet blev hævet.
Dermed kunne den ønskede større frihøjde etableres uden udskiftning af de eksisterende spær.
Statiske beregninger ved ændring af tagkonstruktion
Railteks statiske dokumentation dannede grundlag for ændringen af den eksisterende tagkonstruktion.
Projektet omfattede kontrol af eksisterende spær, belastninger og deformation samt projektering af forbindelsen mellem spær og det hævede hanebånd.
