Kælderudgravning og understøbning af fundament

Ved kælderudgravning under en eksisterende bygning er korrekt projektering og planlægning afgørende for at bevare bygningens stabilitet under arbejdet. Når gulvniveauet sænkes, skal eksisterende fundamenter understøbes, og udgravningen skal udføres kontrolleret for at reducere risikoen for sætningsskader.

På dette projekt i Valby omfattede Railteks arbejde projektering og udførelsesbeskrivelse til renovering af en eksisterende kælder i et tofamilieshus. Projektet omfattede blandt andet kælderudgravning, understøbning af eksisterende fundament, nyt kældergulv, dræn, kloak og fugtsikring.

Kælderudgravning for større loftshøjde

Den eksisterende kælder havde en loftshøjde på cirka 1.900 mm, og formålet med projektet var at forbedre kælderens anvendelighed ved at skabe større frihøjde.

Efter ombygningen projekteres kælderen med minimum cirka 2.150 mm fra færdigt gulv til loft i de berørte områder.

Understøbning af eksisterende fundament

Når kældergulvet sænkes, ændres forholdene omkring bygningens eksisterende fundament.

Projektet omfattede derfor understøbning af fundamentet, så bygningens stabilitet og bæreevne kan opretholdes efter udgravningen. Det nye fundament udføres etapevist og forbindes med den eksisterende konstruktion.

Etapevis udgravning

Udgravningen skal udføres efter en fastlagt udførelsestakt.

Arbejdet opdeles i etaper omkring fundamentet, så for store dele af den eksisterende konstruktion ikke frilægges samtidig. Denne arbejdsmetode reducerer risikoen for bevægelser og sætningsskader under udførelsen.

Nyt kældergulv

Efter udgravningen etableres en ny isoleret gulvkonstruktion.

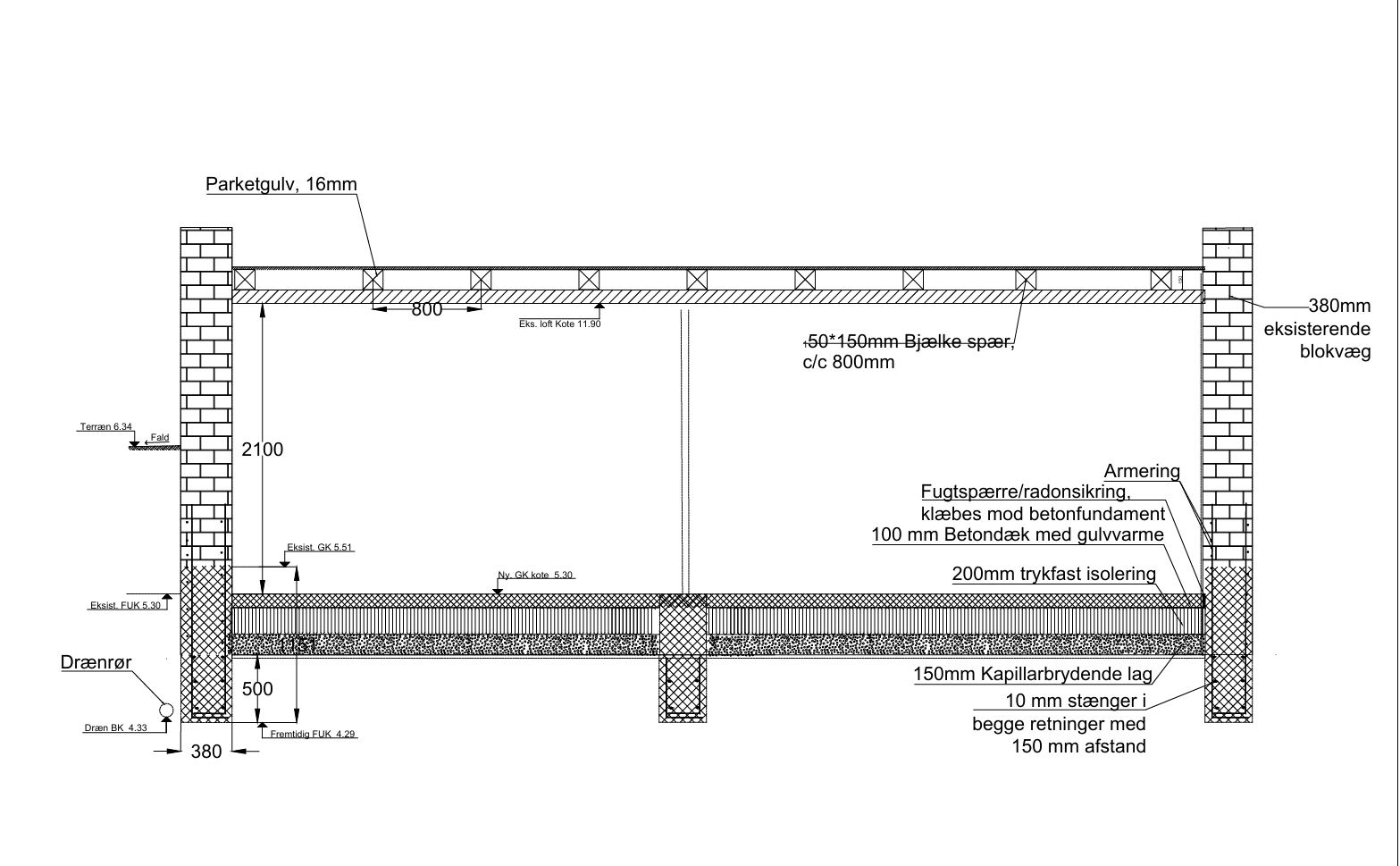

Gulvopbygningen består blandt andet af 150 mm kapillarbrydende lag, 200 mm trykfast isolering og et 100 mm armeret betondæk med gulvvarme.

Dræn og fugtsikring

Et vigtigt mål med kælderrenoveringen var samtidig at skabe en tør og mere anvendelig kælder.

Projektet omfatter derfor etablering af omfangsdræn langs fundamentet samt vandtætning af de berørte konstruktioner. Der indgår desuden fugt- og radonsikring i den nye gulvopbygning.

Kloak og afløb

Kælderudgravningen krævede også tilpasning af de eksisterende kloak- og afløbsinstallationer.

Der blev udarbejdet særskilt kloakplan med eksisterende ledninger og de nødvendige ændringer, så installationerne kan tilpasses det nye gulvniveau.

Tilpasning af kældertrappe og udgang

Den eksisterende direkte adgang fra kælderen til haven bevares, men skal tilpasses det nye gulvniveau.

Projektmaterialet beskriver derfor etablering af et ekstra trin ved den eksisterende trappe samt tilpasning af kælderdøren til den fremtidige gulvkote.

Projektering af kælderudgravning og understøbning

Railteks projektmateriale dannede samlet grundlag for udførelsen af kælderrenoveringen.

Projektet omfattede blandt andet kælderudgravning, understøbning af eksisterende fundament, nyt armeret kældergulv, dræn, kloak, fugtsikring og detaljeret planlægning af udførelsesrækkefølgen.
