Nedrivning af bærende væg til åbent køkken
Når en bærende væg fjernes for at skabe et større og mere åbent køkken, skal belastningerne fra konstruktionerne ovenover overføres til en ny bærende løsning. Statiske beregninger sikrer, at den nye bjælke dimensioneres korrekt, og at de eksisterende konstruktioner kan optage kræfterne.
På dette projekt i Slagelse ønskede boligejeren at fjerne en bærende væg i køkkenområdet for at skabe et åbent køkken. Railtek Ingeniører udførte de statiske beregninger og dimensionerede en ny HEB160-stålbjælke, som overtager væggens bærende funktion.
Åbent køkken efter fjernelse af væg
Den eksisterende væg i køkkenområdet indgik i bygningens bærende konstruktion.
Ved at fjerne væggen kunne køkkenområdet åbnes, men belastningerne fra konstruktionerne ovenover skulle fortsat føres sikkert videre til de eksisterende vægge på hver side af den nye åbning.

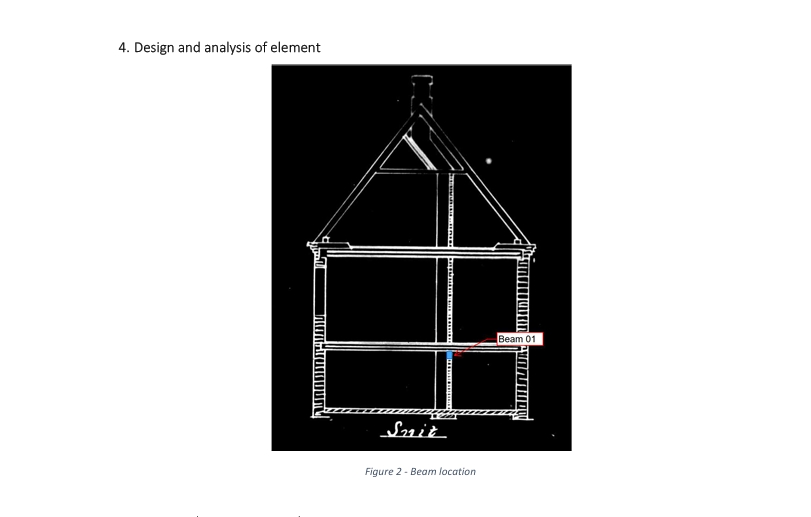

Dimensionering af ny HEB160-stålbjælke
Den nye bærende løsning blev projekteret med en HEB160-stålbjælke i stålkvalitet S275.
Bjælken har en beregnet længde på 3.410 mm og blev dimensioneret til de belastninger, der overføres fra de eksisterende konstruktioner over åbningen.
Belastninger fra tag og etager
Dimensioneringen tog højde for belastninger fra flere dele af den eksisterende bygning.
Beregningerne omfattede blandt andet tagkonstruktionen, etageadskillelsen, eksisterende vægge og nyttelaster. Derudover indgår en punktlast fra den eksisterende konstruktion over bjælken.
Kontrol af styrke og deformation
HEB160-bjælken blev kontrolleret for både bøjningsmoment, forskydningskraft og deformation.
Det maksimale bøjningsmoment blev beregnet til 22,6 kNm og den maksimale forskydningskraft til 26,5 kN. Den maksimale deformation blev beregnet til 1,69 mm mod en tilladt deformation på 8,53 mm.
Kontrol af eksisterende murværk
Den nye stålbjælke overfører sine reaktionskræfter til bygningens eksisterende murværk.
Railtek kontrollerede derfor den eksisterende vægs kapacitet. Beregningerne dokumenterede, at murværket kan optage belastningen fra den projekterede stålbjælke.
Vederlag for den nye bjælke
Bjælkens nødvendige understøtning ved åbningens sider blev ligeledes kontrolleret.
Der blev fastlagt en minimumsvederlagslængde på 100 mm, så kræfterne fra HEB160-bjælken kan overføres sikkert til det eksisterende murværk.
Statiske beregninger ved nedrivning af bærende væg
Railteks statiske beregninger dannede samlet grundlag for etableringen af det åbne køkken.
Projektet omfattede dimensionering af en ny HEB160-stålbjælke samt kontrol af belastninger, deformation, eksisterende murværk og bjælkens nødvendige vederlag.
