Nedrivning af bærende væg med stålbjælke
Når en bærende væg fjernes i forbindelse med en ombygning, skal belastningerne fra konstruktionerne ovenover overføres til en ny bærende løsning. Statiske beregninger sikrer, at bjælker, søjler og eksisterende vægge har tilstrækkelig kapacitet efter ændringen.

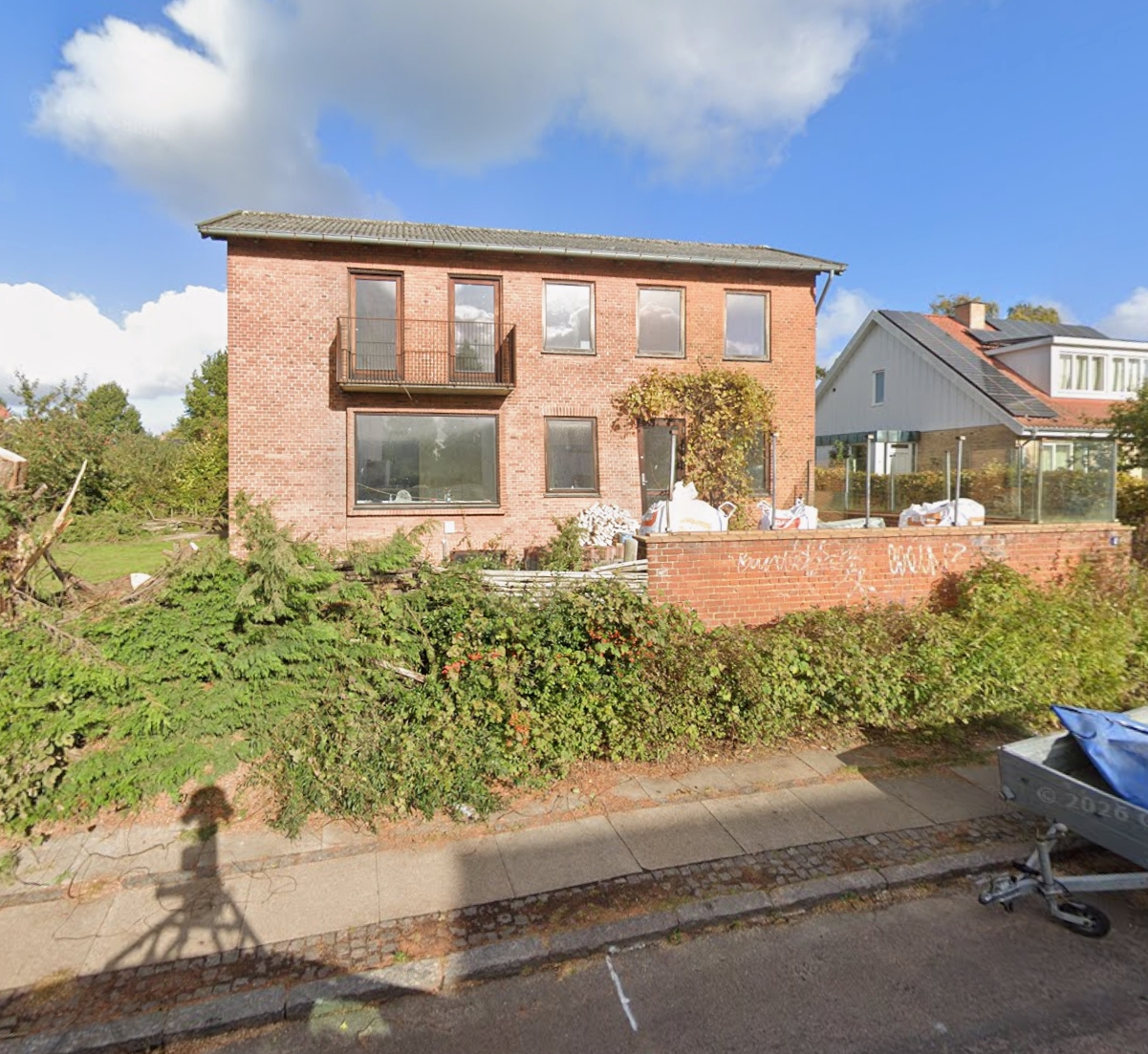

På dette projekt i Viby J udførte Railtek Ingeniører statiske beregninger i forbindelse med nedrivning af en bærende væg. Projektet omfattede dimensionering af en ny HEB200-stålbjælke og HEB100-stålsøjle samt kontrol af den eksisterende murstensvæg og de nødvendige forbindelser.
Nedrivning af eksisterende bærende væg
Den eksisterende bærende væg skulle fjernes som en del af ombygningen.
Efter nedrivningen overtager den nye stålkonstruktion væggens bærende funktion og fører belastningerne fra konstruktionerne ovenover videre til den eksisterende bygning.
Ny HEB200-stålbjælke
Den permanente bjælke blev dimensioneret som en HEB200-profil i stålkvalitet S275.

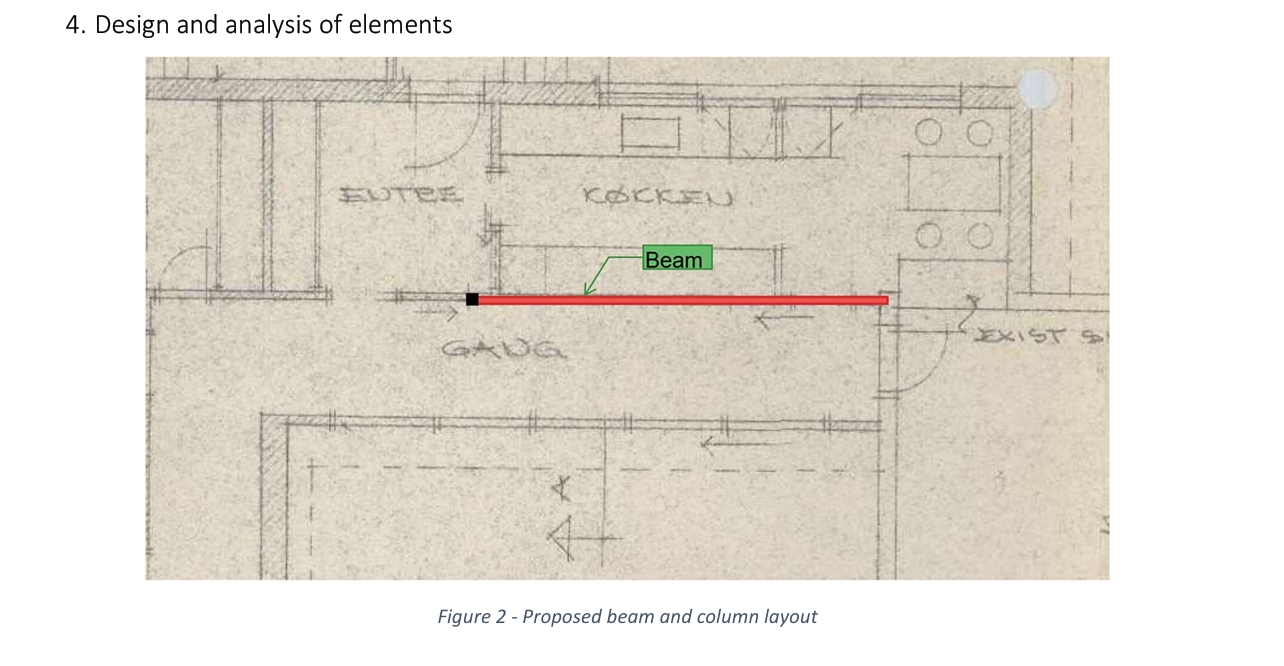

I den seneste revision har bjælken en længde på 5.550 mm. Den understøttes af en ny stålsøjle ved den ene ende og den eksisterende indvendige murstensvæg ved den anden.
Belastninger fra den eksisterende konstruktion
Bjælken blev dimensioneret efter de relevante belastninger fra bygningen.
Beregningerne omfatter blandt andet egenlast, nyttelast samt sne- og vindbelastninger. Dimensioneringen tager desuden højde for den nye taginstallation og isolering.
Kontrol af styrke og deformation
HEB200-bjælken blev kontrolleret for blandt andet bøjningsmoment, forskydningskraft og deformation.
Det maksimale bøjningsmoment blev beregnet til 50,9 kNm og den maksimale forskydningskraft til 37,7 kN. Den maksimale deformation blev beregnet til 8,47 mm mod en tilladt deformation på 13,5 mm.
Ny HEB100-stålsøjle
Ved den ene ende af den nye bjælke blev der projekteret en stålsøjle.
Søjlen blev dimensioneret som en HEB100-profil i stålkvalitet S275 med en højde på 2.900 mm og fører belastningen fra stålbjælken videre til den underliggende konstruktion.
Kontrol af eksisterende murstensvæg
Ved den modsatte ende understøttes HEB200-bjælken af den eksisterende indvendige væg.
Væggen blev kontrolleret med en tykkelse på 250 mm. Den beregnede påvirkning var 0,152 N/mm² mod en beregnet trykkapacitet på 4,95 N/mm², og væggen blev dermed dokumenteret til at kunne optage belastningen.
Vederlag for stålbjælken
Bjælkens understøtning på den eksisterende murstensvæg blev ligeledes kontrolleret.
Der blev anvendt et vederlag på 150 mm. Den beregnede påvirkning ved vederlaget var 1,26 N/mm² mod murværkets beregnede kapacitet på 4,95 N/mm².
Forbindelser mellem bjælke, søjle og væg
Projektet omfattede også de nødvendige konstruktive forbindelser.
Railtek projekterede forbindelsen mellem stålbjælken og stålsøjlen, søjlens fastgørelse samt forbindelsen mellem bjælken og den eksisterende murstensvæg.
Statiske beregninger ved nedrivning af bærende væg
Railteks statiske dokumentation dannede samlet grundlag for den nye bærende løsning.
Projektet omfattede dimensionering af HEB200-stålbjælken og HEB100-stålsøjlen samt kontrol af eksisterende murværk, vederlag og konstruktive forbindelser.
