Nedrivning af bærende vægge med stålbjælker
Ved nedrivning af bærende vægge skal belastningerne fra de overliggende konstruktioner overføres til nye bærende elementer. Statiske beregninger er derfor nødvendige for at dimensionere bjælker og søjler samt kontrollere, at de eksisterende konstruktioner kan optage de nye kræfter.

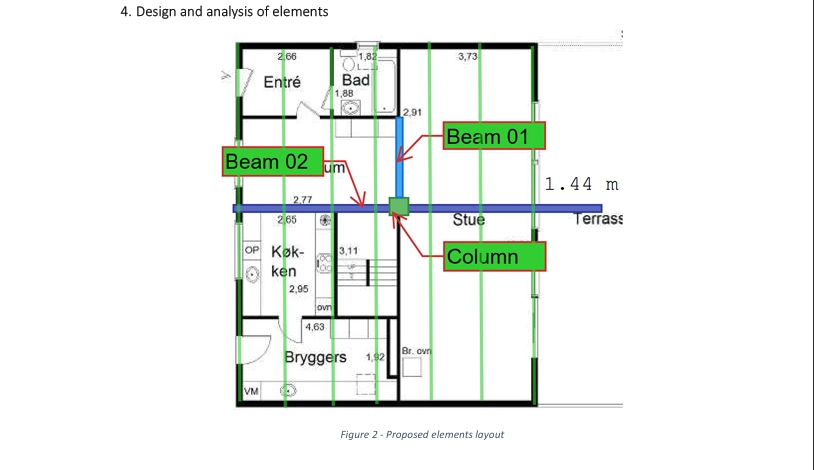

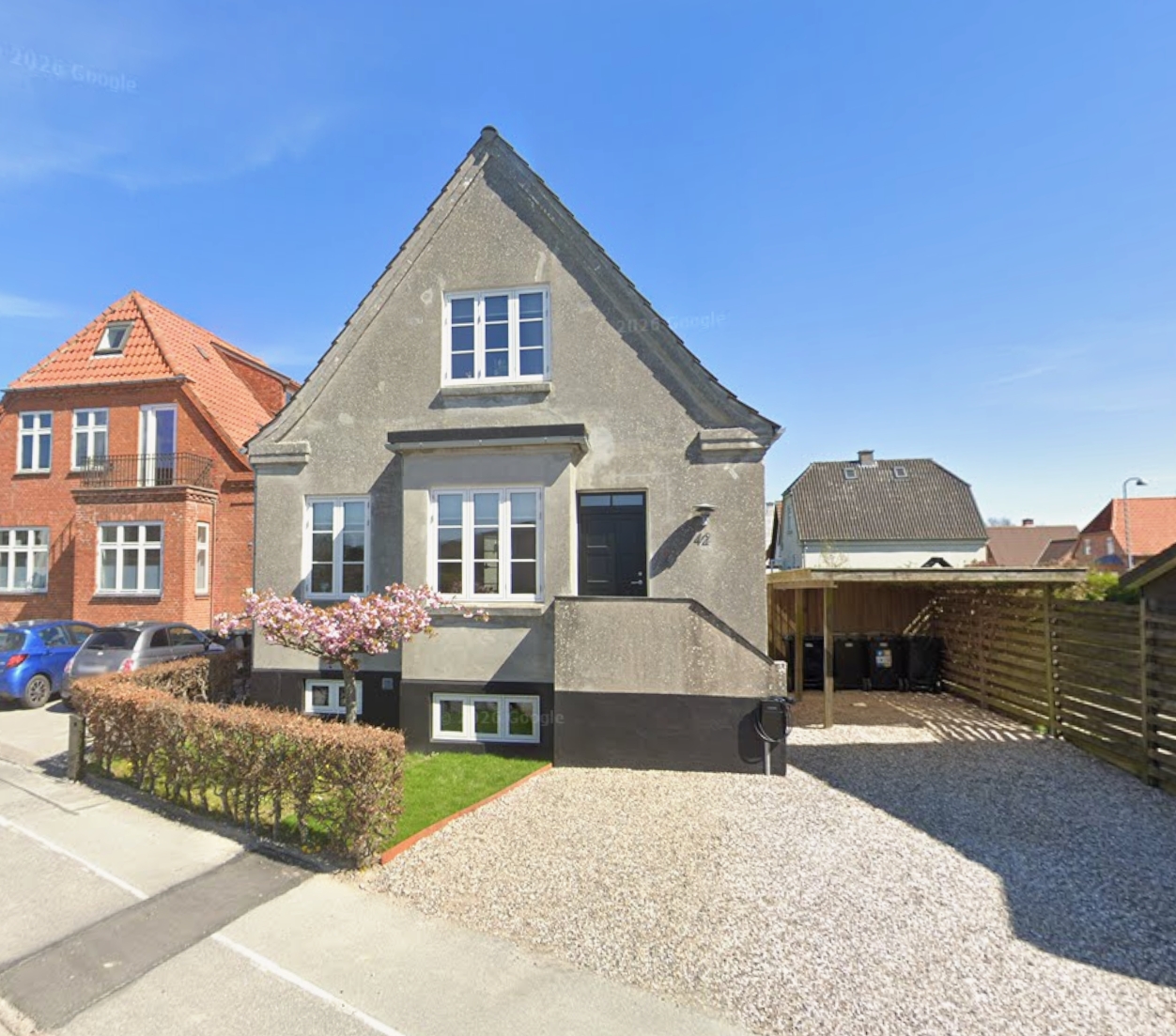

På dette projekt i Risskov omfattede Railteks arbejde ændringer af vægge i stueplan. Railtek Ingeniører dimensionerede to nye stålbjælker og en stålsøjle samt kontrollerede eksisterende murværk, vederlag og forbindelser mellem de nye konstruktionselementer.
Nedrivning af vægge i stueplan
Projektet omfattede nedrivning af vægge i bygningens stueplan for at ændre den eksisterende indretning.
Den ene væg indgår i den bærende konstruktion og krævede derfor etablering af nye stålelementer. Dokumentationen omfatter også en anden væg ved trappen, som ifølge beregningerne kan fjernes uden at påvirke de bærende konstruktioner.
Dimensionering af Beam 01
Den første nye bjælke blev dimensioneret som en HEB100-profil i stålkvalitet S235.
Bjælken har en længde på 2.800 mm og blev kontrolleret for belastningen fra den eksisterende væg over åbningen. Beregningerne dokumenterede tilstrækkelig styrke og stivhed.
Ny HEB200-stålbjælke
Den større bærende løsning blev projekteret med en HEB200-stålbjælke i stålkvalitet S235.
Bjælken indgår i en samlet konstruktion med flere understøtningspunkter og optager belastninger fra blandt andet tag, etageadskillelse og de eksisterende konstruktioner over åbningen.
Ny stålsøjle
Som en del af den nye bærende løsning blev der også dimensioneret en HEB100-stålsøjle.
Søjlen har en højde på 2.300 mm og understøtter de nye stålbjælker. Ved fundamentet udføres søjlen med en 20 mm fodplade, der fastgøres til det eksisterende fundament.
Kontrol af styrke og deformation
Begge stålbjælker blev kontrolleret for blandt andet bøjningsmoment, forskydningskraft og deformation.
For Beam 01 blev den maksimale deformation beregnet til cirka 1,65 mm mod en tilladt deformation på 7,0 mm. For Beam 02 blev deformationen beregnet til 0,8 mm mod en tilladt værdi på 11,2 mm.
Kontrol af eksisterende murværk
Beam 02 overfører en del af sine kræfter til bygningens eksisterende ydervæg.
Railtek kontrollerede derfor murværkets trykkapacitet. Den eksisterende ydervæg blev regnet med en tykkelse på 300 mm, og kontrollen dokumenterede tilstrækkelig kapacitet til belastningen fra bjælken.
Vederlag og konstruktive forbindelser
Bjælkens nødvendige vederlag på det eksisterende murværk blev også kontrolleret.
For Beam 02 er der fastlagt et minimumsvederlag på 150 mm. Projektet omfattede desuden dimensionering af forbindelserne mellem stålbjælkerne, stålsøjlen og det eksisterende murværk.
Statiske beregninger ved ændring af bærende vægge
Railteks statiske beregninger dannede samlet grundlag for ændringerne i stueplan.
Projektet omfattede dimensionering af HEB100- og HEB200-stålbjælker, en HEB100-stålsøjle samt kontrol af eksisterende murværk, vederlag og forbindelser mellem de nye bærende konstruktioner.
