Fundamentberegning ved fjernelse af stålsøjle
Når en eksisterende søjle fjernes fra en bærende stålkonstruktion, ændres lastfordelingen til de tilbageværende konstruktioner og fundamenter. Det er derfor nødvendigt at kontrollere, om fundamentet kan optage den ekstra belastning, som opstår efter ændringen.
På dette projekt i Ballerup omfattede Railteks arbejde statiske beregninger i forbindelse med fjernelse af en stålsøjle i en eksisterende konstruktion. Railtek Ingeniører kontrollerede det berørte enkeltfundament og dokumenterede, om fundamentet kan optage den øgede belastning.

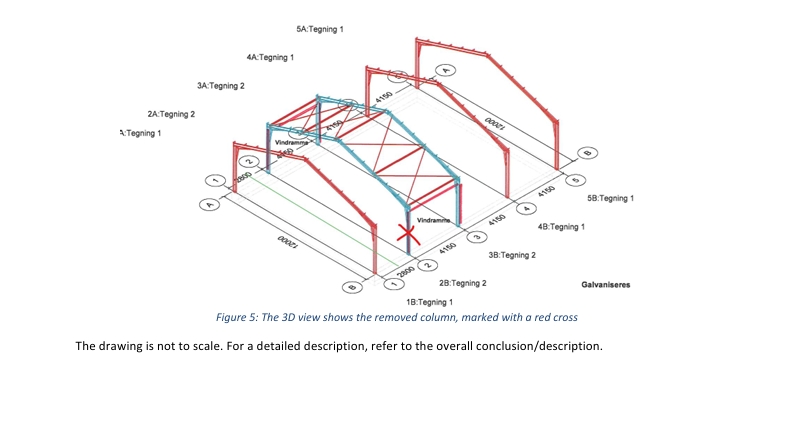

Fjernelse af eksisterende stålsøjle
Projektet omfatter en stålkonstruktion med ståltag og søjler, der fører belastningerne ned til separate betonfundamenter.
Som en del af ændringen ønskedes en af søjlerne fjernet. Det betyder, at belastningen skal omfordeles til de tilbageværende bærende elementer og fundamenter.
Kontrol af eksisterende enkeltfundament
De statiske beregninger fokuserede på det fundament, der påvirkes af den ændrede lastfordeling.
Efter fjernelsen af søjlen blev belastningen på det relevante fundament beregnet til 69 kN. Fundamentets kapacitet blev herefter kontrolleret for den øgede påvirkning.
Betonfundament på 900 x 900 x 1000 mm
Det kontrollerede enkeltfundament er projekteret i beton C25/30 med dimensionerne 900 x 900 x 1000 mm.
Beregningerne omfatter blandt andet fundamentets bæreevne, armering og stabilitet mod væltning.
Kontrol af jordens bæreevne
Fundamentets funktion afhænger også af jordbundens evne til at optage belastningen.
Den nødvendige bæreevne blev fastlagt til 150 kPa. Railteks dokumentation understreger derfor, at jordens faktiske bæreevne skal verificeres. Hvis jordbunden ikke har den nødvendige styrke, kan jordudskiftning blive nødvendig.
Armering af fundamentet
Som en del af fundamentberegningen blev den nødvendige armering kontrolleret.
Fundamentet projekteres med armeringsstænger i både top og bund, så konstruktionen kan optage de beregnede bøjnings- og forskydningspåvirkninger.
Sammenkobling af fundamenterne
Projektmaterialet anbefaler desuden etablering af en forbindende betonbjælke mellem de isolerede fundamenter.
Denne løsning bidrager til at sammenkoble fundamenterne og indgår som en del af den samlede konstruktive løsning.
Påvirkning af den øvrige stålkonstruktion
Fjernelsen af en søjle påvirker ikke kun selve fundamentet.
Den ændrede lastfordeling kan også påvirke de omkringliggende bjælker og søjler. Projektmaterialet gør derfor opmærksom på, at disse konstruktioner skal vurderes i forbindelse med den endelige ændring.
Statiske beregninger af fundament
Railteks statiske beregninger dokumenterede samlet fundamentets kapacitet efter den ændrede belastning.
Projektet omfattede kontrol af enkeltfundamentets dimensioner, bæreevne, armering og stabilitet i forbindelse med fjernelsen af en eksisterende stålsøjle.
