Statiske beregninger af fundament til højt hegn

Statiske beregninger er afgørende, når høje og vindpåvirkede konstruktioner skal funderes sikkert. I dette projekt i Sønder Omme skulle der etableres et 5,8 meter højt hegn, hvor fundamentet skulle dimensioneres til at optage belastningerne fra konstruktionen og sikre stabilitet mod blandt andet vindpåvirkning.

Railtek Ingeniører stod for den statiske dokumentation og dimensionering af fundamentet til hegnet. Beregningerne omfattede både belastninger, jordforhold, betonkonstruktion, armering og forbindelsen mellem hegnets stolper og fundament.

Dimensionering af fundament til 5,8 meter højt hegn

Hegnets højde betyder, at konstruktionen udsættes for betydelige påvirkninger fra blandt andet vind. Fundamentet blev derfor dimensioneret med udgangspunkt i de kræfter, der overføres fra hegnet til underlaget.

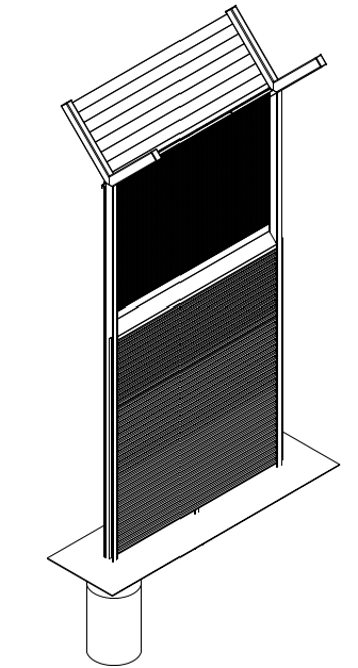

Det projekterede fundament blev udført som et cirkulært betonfundament med en diameter på 600 mm og en dybde på 1.200 mm.

Vindlast og belastninger

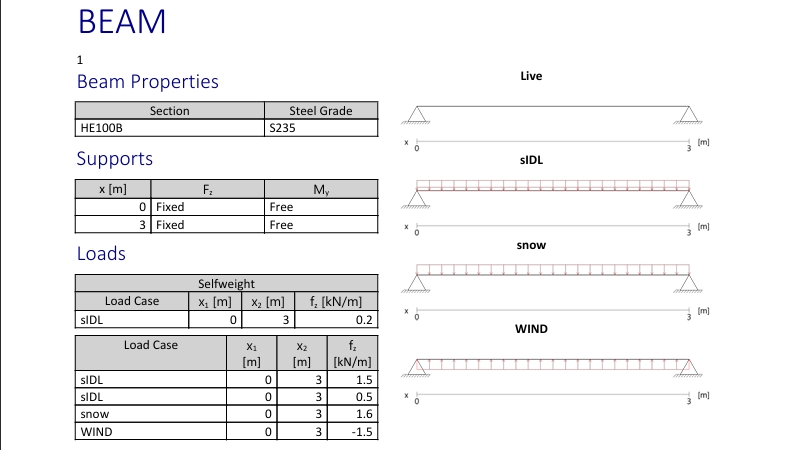

Som en del af de statiske beregninger blev der taget højde for konstruktionens egenlast samt påvirkninger fra sne og vind.

Vindpåvirkningen blev beregnet for hegnets forskellige elementer, og kræfterne blev efterfølgende anvendt til kontrol af fundament og stolper.

Kontrol af fundamentets stabilitet

Fundamentet blev kontrolleret for jordens bæreevne og risikoen for væltning som følge af vindbelastningen på det høje hegn.

Der blev desuden taget højde for aktivt og passivt jordtryk omkring fundamentet, så konstruktionens stabilitet kunne dokumenteres under de dimensionerende belastninger.

Armering og betonkonstruktion

Fundamentet blev dimensioneret i beton C25/30. Som en del af projekteringen blev den nødvendige armering beregnet, og fundamentet blev projekteret med fire Y12-armeringsstænger.

Beregningerne omfattede samtidig kontrol af moment- og forskydningskapacitet for konstruktionen.

Forbindelse mellem stolpe og fundament

Railtek kontrollerede også forbindelsen mellem hegnets stolpe og betonfundamentet.

Projektmaterialet viser en løsning med en stålplade og M16-bolte, der forbinder stolpen med fundamentet. Dermed blev både selve fundamentet og den konstruktive forbindelse dokumenteret som en del af projektet.

Statisk dokumentation af konstruktionen

De statiske beregninger dannede samlet grundlag for dimensioneringen af fundamentet til det 5,8 meter høje hegn.

Projektet omfattede således kontrol af belastninger, vindpåvirkning, jordtryk, fundament, armering, moment, forskydning og forbindelser, så konstruktionen kunne udføres på et dokumenteret teknisk grundlag.
