Statiske beregninger ved ændring af gitterspær
Når en eksisterende gitterspærkonstruktion skal ændres eller delvist skæres, påvirkes tagets oprindelige bæresystem. Det er derfor nødvendigt at dokumentere, hvordan belastningerne fremover optages og føres sikkert gennem nye og eksisterende konstruktionselementer.
I dette projekt i Vemmelev ønskede bygherren at ændre den eksisterende gitterspærkonstruktion. Railtek Ingeniører stod for de statiske beregninger og dimensioneringen af den nødvendige bærende konstruktion omkring området, hvor gitterspæret skulle ændres.
Ændring af eksisterende gitterspær
Projektet omfattede udskæring i en del af den eksisterende gitterspærkonstruktion. Når dele af et gitterspær fjernes eller ændres, skal der etableres en ny konstruktiv løsning, som kan overtage de funktioner, den oprindelige konstruktion varetog.
Den ændrede del af konstruktionen blev derfor projekteret med understøtning ved en omdimensioneret kipbjælke og et nyt system af bærende elementer.
Statiske beregninger af den bærende konstruktion
Railtek Ingeniører udførte statiske beregninger af konstruktionen med belastninger fra blandt andet egenvægt, sne og vind.
Som en del af projekteringen blev konstruktionen analyseret i en 3D-beregningsmodel, hvor kræfter og deformationer i de forskellige bærende elementer blev undersøgt.
Dimensionering af stålbjælker og søjler
Projektet omfattede dimensionering og kontrol af flere stålbjælker med forskellige spændvidder og profiler.
Der blev blandt andet arbejdet med HE- og IPE-profiler samt stålsøjler, der indgår i det nye bæresystem. De enkelte elementer blev kontrolleret for deres bæreevne og deformation under de relevante belastninger.
Ny kipbjælke og trækonstruktioner
Som en central del af løsningen blev der dimensioneret en ny kipbjælke bestående af to 200 × 400 mm GL30c limtræselementer.
Derudover omfattede beregningerne flere træelementer i tagkonstruktionen samt nødvendige ændringer omkring den del af gitterspæret, der skulle skæres.
Projektering af konstruktive samlinger
Forbindelserne mellem de forskellige konstruktionselementer blev også behandlet som en del af den statiske dokumentation.
Projektet omfattede seks konstruktive samlinger med blandt andet stålplader og bolte samt projektering af fodplade til en af stålsøjlerne. Dermed blev både de enkelte bærende elementer og deres indbyrdes forbindelser dokumenteret.
Stabilitet omkring det ændrede gitterspær
Ved ændringen af gitterspæret blev der også taget højde for stabiliteten af den tilbageværende konstruktion.

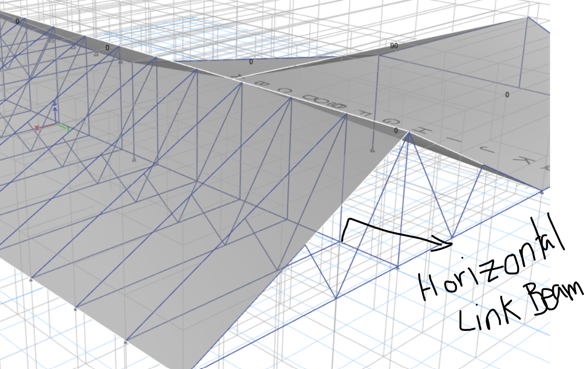

Projektmaterialet angiver blandt andet en ny stolpe og en vandret forbindelsesbjælke ved den ændrede del af spæret, så konstruktionen kan lukkes og stabiliseres efter indgrebet.
Statiske beregninger ved ændring af tagkonstruktion
Ændringer i eksisterende gitterspær kan kræve omfattende konstruktiv projektering, fordi indgrebet påvirker tagets oprindelige lastoverførsel.
Railtek Ingeniører udarbejdede derfor statiske beregninger og dimensionering af blandt andet stålbjælker, søjler, kipbjælke, træelementer og konstruktive samlinger. Det skabte et teknisk grundlag for udførelsen af den ændrede tagkonstruktion.
