Statiske beregninger til kælderudgravning og understøbning
Statiske beregninger til kælderudgravning er nødvendige, når gulvniveauet i en eksisterende kælder skal sænkes. Udgravningen ændrer forholdene omkring bygningens fundamenter og kældervægge, og arbejdet skal derfor projekteres, så bygningens stabilitet og bæreevne opretholdes under både udførelse og efterfølgende brug.
På dette projekt i Virum omfattede Railteks arbejde en uddybning af den eksisterende kælder i en bolig. Railtek Ingeniører udførte de statiske beregninger af kældervægge og fundamenter samt projekterede armering, nyt kældergulv og principperne for den etapevise udgravning.
Uddybning af eksisterende kælder
Formålet med projektet var at øge dybden i den eksisterende kælder.
Udgravningen blev planlagt sektionsvist, så konstruktionerne ikke blot frilægges på én gang. De eksisterende forhold og belastninger fra boligen blev inddraget i dimensioneringen af den nye løsning.
Nye kældervægge og fundamenter
Som en del af kælderudgravningen blev der projekteret nye betonkonstruktioner langs kælderens vægge.

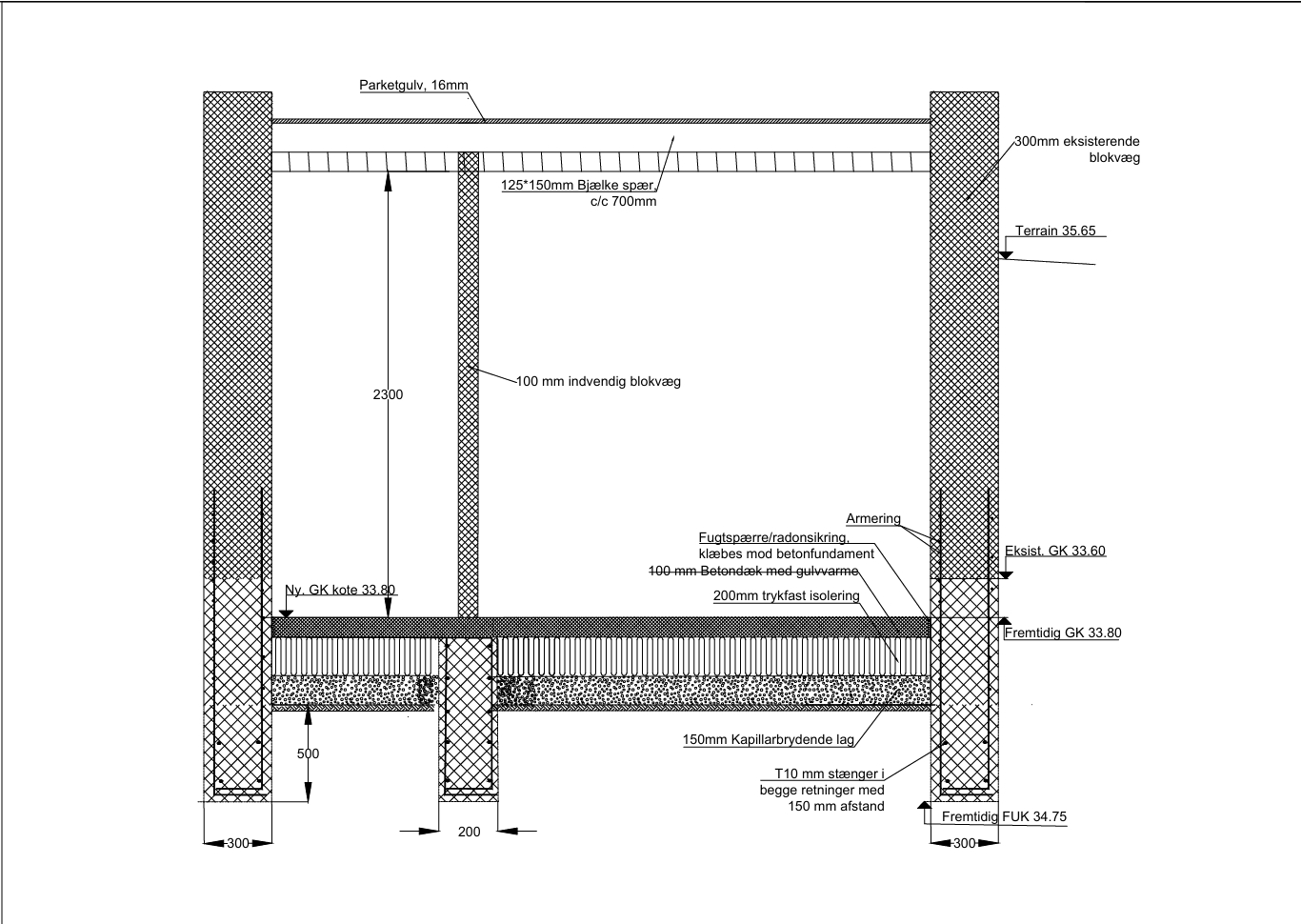

Fundamentet omkring kælderområdet blev projekteret med en bredde på 300 mm og en højde på 500 mm. Ved det interne fundament blev der projekteret en bredde på 200 mm og en højde på 500 mm.
Kontrol af jordtryk og stabilitet
Kældervæggene påvirkes af jordtrykket fra den omkringliggende jord, og dette blev derfor medtaget i de statiske beregninger.
Railtek kontrollerede blandt andet kældervæggene for glidning og bæreevne. Beregningerne dokumenterede, at de projekterede kældervægge kan optage de relevante belastninger fra jord og bygning.
Armering af de nye betonkonstruktioner
De nye kældervægge blev dimensioneret og armeret som en del af den samlede konstruktionsløsning.
Der blev projekteret T10-armeringsstænger med 150 mm afstand i både lodret og vandret retning. Armeringen bidrager til at sikre de nye betonkonstruktioners styrke efter uddybningen af kælderen.
Nyt kældergulv
Efter udgravningen etableres en ny gulvkonstruktion ved det sænkede kælderniveau.
Den nye opbygning omfatter blandt andet kapillarbrydende lag, trykfast isolering, fugt- og radonsikring, gulvvarme og et nyt betondæk. Dermed indgår både de bærende og bygningsmæssige forhold omkring det nye kældergulv i projektmaterialet.
Etapevis udgravning og midlertidig understøtning
Udførelsen af kælderudgravningen blev planlagt sektionsvist for at begrænse påvirkningen af den eksisterende konstruktion.
I forbindelse med fjernelsen af det eksisterende betondæk skal der samtidig etableres midlertidig sideværts understøtning. Projektmaterialet angiver understøtning med intervaller på 2.000 mm for at modvirke bevægelse af de tilstødende konstruktioner under arbejdet.
Dræn og sikring mod fugt
Projektet omfatter også principper for dræning og beskyttelse af den nye kælderkonstruktion mod vand og fugt.
Der indgår både drænplan og placering af afløb i slutleverancen, mens den nye gulv- og vægopbygning omfatter fugt- og radonsikring.
Kælderudgravning og statisk dokumentation
Railteks statiske beregninger dannede samlet grundlag for uddybningen af den eksisterende kælder.
Projektet omfattede beregning af nye kældervægge og fundamenter, kontrol af jordtryk og stabilitet samt projektering af armering, nyt kældergulv, dræn og den nødvendige midlertidige understøtning under udførelsen.
