Statiske beregninger til kælderudvidelse
Ved udvidelse og ombygning af en eksisterende kælder påvirkes flere af bygningens bærende konstruktioner. Det kræver statiske beregninger af blandt andet bjælker, kældervægge, fundament og betondæk for at sikre, at belastningerne fortsat kan føres sikkert gennem konstruktionen.

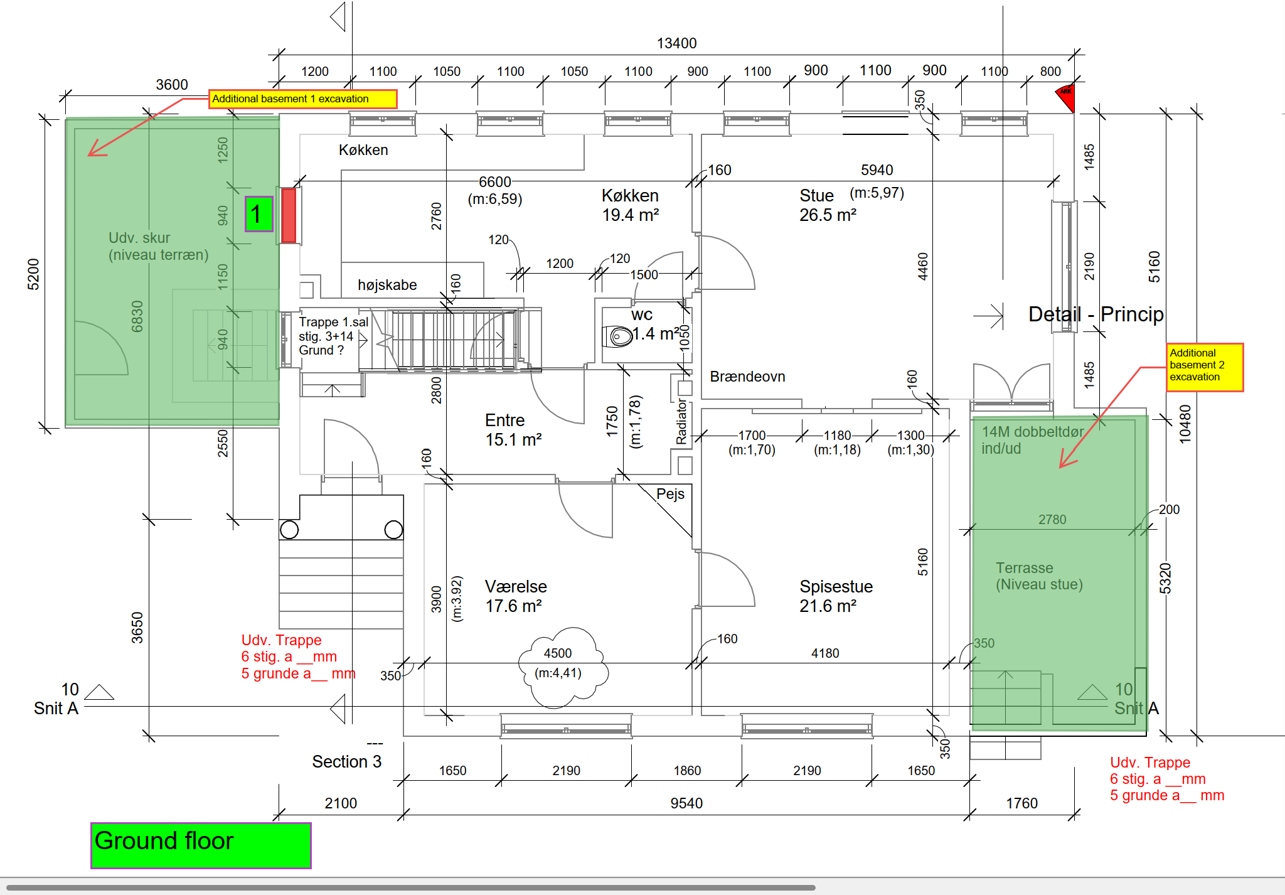

På denne ejendom på Frederiksberg ønskede bygherren at ombygge og udvide den eksisterende kælder med to nye områder på bygningens nord- og sydside. Railtek Ingeniører stod for den statiske dokumentation og dimensionering af de nødvendige konstruktioner til kælderudvidelsen.
Dimensionering af bjælker i kælderen
Ombygningen af kælderetagen medførte behov for nye overliggerbjælker til understøtning af den eksisterende konstruktion.
Projektet omfattede dimensionering af syv overliggerbjælker. Løsningen består både af betonbjælker og HEB100-stålbjælker, som blev dimensioneret ud fra de belastninger, de enkelte dele af konstruktionen skal optage.
Ny bærende løsning ved fjernelse af skorsten
Projektet omfattede også fjernelse af den eksisterende skorsten i kælderen.
For at understøtte den resterende konstruktion blev der dimensioneret en ny HEB100-stålbjælke på kælderniveau. Dermed kunne belastningen fra den tilbageværende del af skorstenen føres videre gennem den nye bærende løsning.
Statiske beregninger af nye kældervægge
Ved udvidelsen af kælderen blev der projekteret nye kældervægge, som både skal optage bygningens belastninger og jordtrykket fra den omkringliggende jord.
Railtek udførte derfor stabilitets- og styrkekontrol af kældervæggene, herunder kontrol for glidning, væltning, bæreevne og bøjning.
De nye vægge blev projekteret med T12-armering med 200 mm afstand både lodret og vandret.
Betondæk over den nye kælder
Over de nye kælderområder ønskede bygherren at etablere terrassearealer med plantebede.
Der blev derfor dimensioneret et nyt 150 mm tykt betondæk. Dækket blev beregnet som et tovejsbærende betondæk og kontrolleret for blandt andet bøjning, nedbøjning og forskydning.
Den projekterede løsning omfatter armering i både over- og underside med T12-armeringsjern placeret med 250 mm afstand.
Samlet konstruktionsløsning til kælderudvidelsen
De statiske beregninger omfattede dermed flere sammenhængende dele af bygningens bærende system.
Railteks arbejde omfattede dimensionering af nye overliggerbjælker, understøtning ved fjernelse af skorstenen, kontrol og dimensionering af nye kældervægge samt projektering af betondækket over de nye kælderarealer.
