Statiske beregninger af limtræsbjælke til tagkonstruktion
Når en tagkonstruktion skal understøttes af en ny bærende bjælke, er det vigtigt at dokumentere, at konstruktionen kan optage de belastninger, den udsættes for. Statiske beregninger af limtræsbjælker danner grundlaget for at dimensionere konstruktionen og kontrollere dens styrke, stabilitet og nedbøjning.
I denne bolig i Greve stod Railtek Ingeniører for de statiske beregninger og dimensioneringen af en bærende limtræskonstruktion til taget. Konstruktionen blev projekteret med en GL28-limtræsbjælke og tilhørende træsøjler.
Dimensionering af bærende limtræsbjælke
Den bærende bjælke har et frit spænd på 5,89 meter og blev dimensioneret som en GL28-limtræsbjælke med dimensionerne 150 × 300 mm.
Railtek Ingeniører kontrollerede bjælken for blandt andet bøjning, stabilitet, forskydning og nedbøjning. Beregningerne dokumenterede, at den valgte bjælkedimension kunne optage de relevante belastninger fra tagkonstruktionen.
Beregning af sne- og vindbelastninger
En tagkonstruktion påvirkes af forskellige belastninger, herunder egenlast samt belastninger fra sne og vind. Som en del af de statiske beregninger blev disse påvirkninger derfor fastlagt og indarbejdet i dimensioneringen.

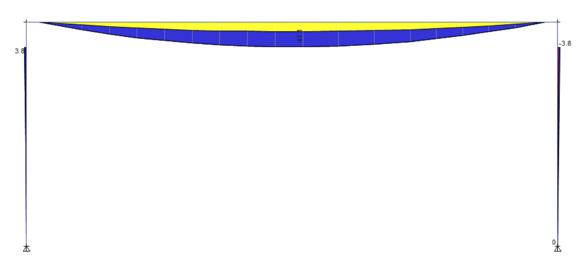

Der blev opstillet relevante lastkombinationer og udført en analyse af konstruktionen, som dannede grundlag for kontrollen af både limtræsbjælken og de understøttende søjler.
Dimensionering af understøttende træsøjler
Ud over den bærende limtræsbjælke blev de tilhørende søjler dimensioneret og kontrolleret. Søjlerne blev projekteret i GL28-limtræ med dimensionerne 75 × 150 mm.
Søjlerne blev blandt andet kontrolleret for kombineret bøjning og tryk, stabilitet og forskydning. Dermed blev den samlede bærende konstruktion fra tagbjælken og videre gennem understøtningerne dokumenteret.
Statiske beregninger af limtræskonstruktionen
Statiske beregninger er afgørende, når bærende konstruktioner skal dimensioneres til en konkret bygning. Beregningerne tager højde for konstruktionens geometri, materialer og de belastninger, som konstruktionen skal kunne optage.
I projektet i Greve omfattede den statiske dokumentation både beregning af belastninger og kontrol af den projekterede limtræsbjælke og de tilhørende søjler.
Fokus på en sikker og dokumenteret konstruktion
Med de statiske beregninger blev der skabt et teknisk grundlag for den bærende tagkonstruktion. Dimensioneringen dokumenterer, hvordan belastningerne fra taget kan optages af limtræsbjælken og føres videre gennem de understøttende søjler.
