Statiske beregninger ved nedrivning af vægge
Når eksisterende vægge fjernes i forbindelse med en ombygning, kan der være behov for nye konstruktionselementer til at overføre belastningerne sikkert gennem bygningen. Statiske beregninger ved nedrivning af vægge danner grundlag for dimensionering af bjælker, søjler og forbindelser til de eksisterende konstruktioner.

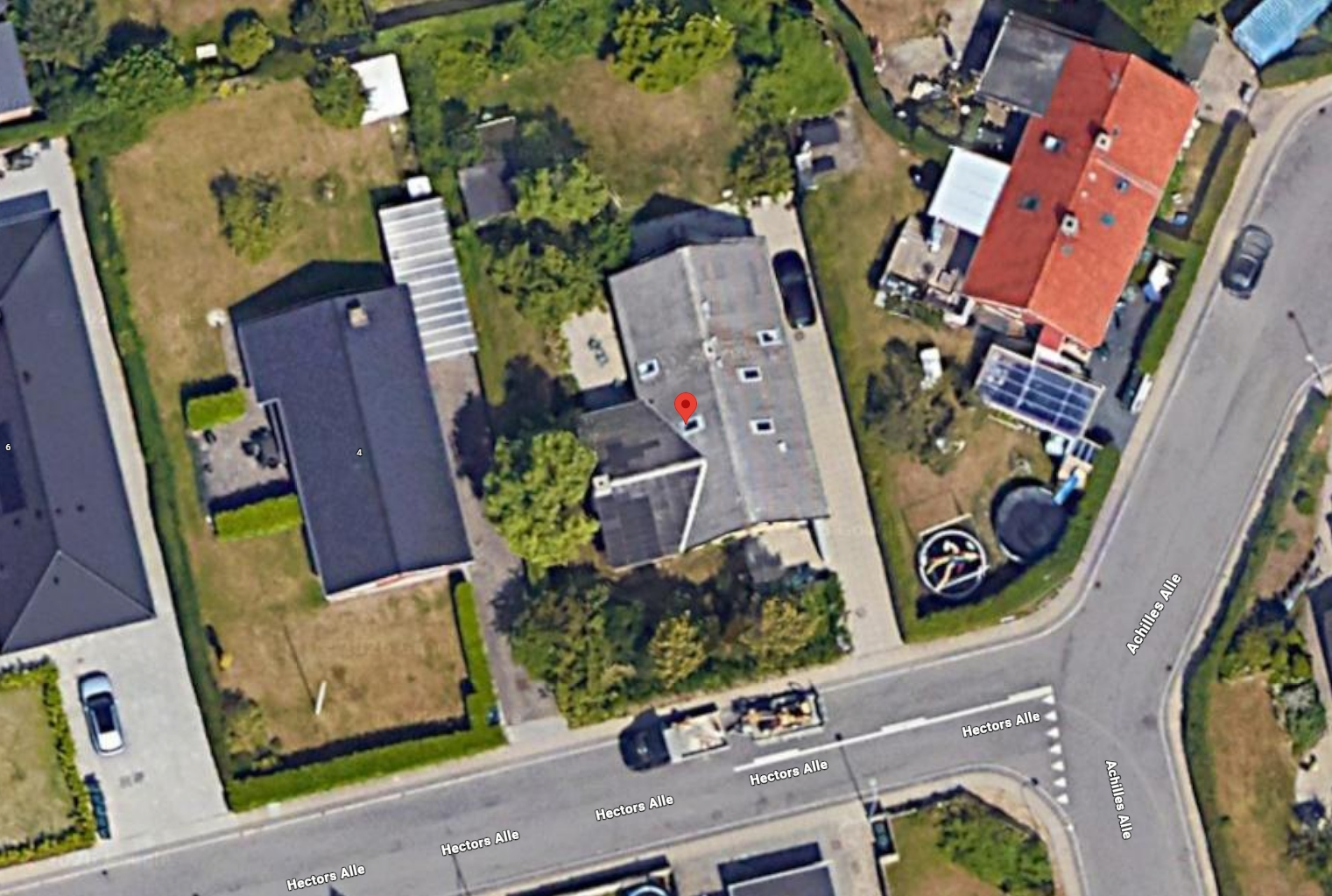

På dette projekt i Nivå udførte Railtek Ingeniører statiske beregninger i forbindelse med nedrivning af eksisterende vægpartier. Projektet omfattede dimensionering af en ny murstensoverligger, en HEB100-stålbjælke og en HEB100-stålsøjle samt kontrol af eksisterende murværk og konstruktive forbindelser.
Nye konstruktioner ved fjernelse af vægge

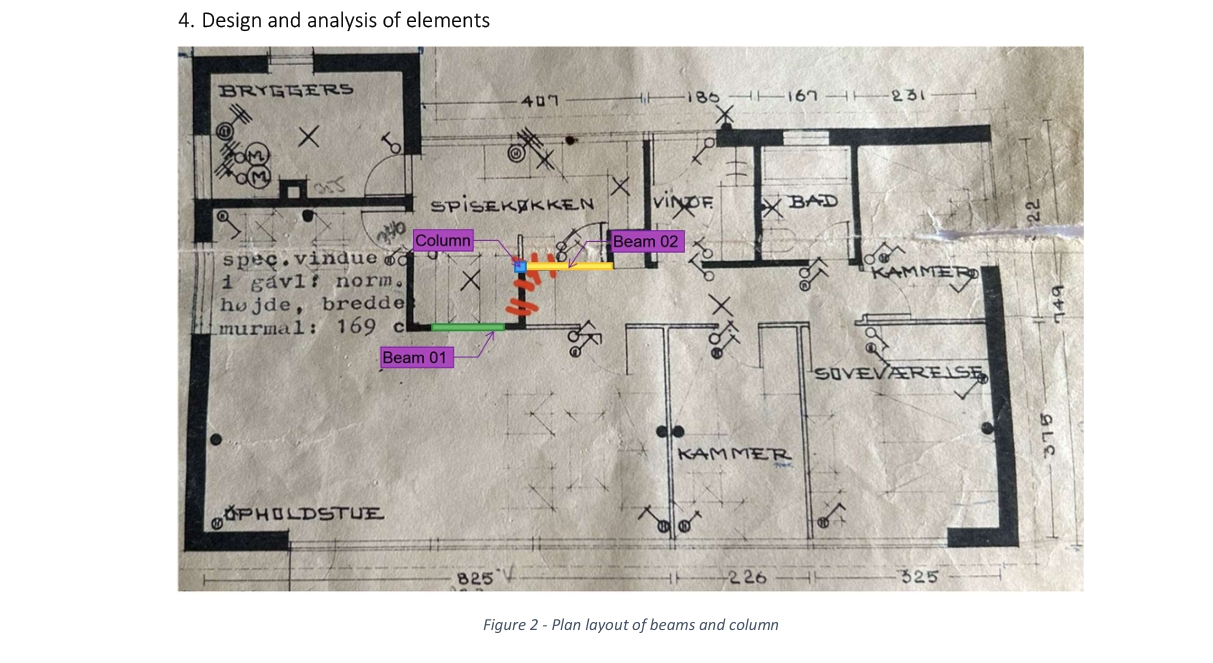

De planlagte ændringer krævede nye bærende elementer ved de berørte åbninger.
Railtek projekterede derfor to forskellige bjælkeløsninger samt en stålsøjle, der tilsammen sikrer den nødvendige kraftoverførsel efter ændringen af væggene.
Ny murstensoverligger
Ved den ene åbning blev der projekteret en ny murstensoverligger.
Overliggeren har et frit spænd på 1.250 mm og en samlet længde på 1.670 mm med 210 mm vederlag på hver side. Løsningen blev dimensioneret som en overligger med syv sten og to 10 mm armeringsstænger.
Kontrol af murstensoverliggeren
Overliggeren blev kontrolleret for de projekterede belastninger fra konstruktionen ovenover.
Den maksimale deformation blev beregnet til 0,42 mm mod en tilladt deformation på 3,125 mm, og den projekterede løsning blev dermed dokumenteret som tilstrækkelig.
Ny HEB100-stålbjælke
Ved den anden åbning blev der projekteret en HEB100-stålbjælke i stålkvalitet S275.
Bjælken har en projekteret længde på 2.200 mm og blev dimensioneret for belastninger fra tagkonstruktionen, herunder egenlast samt sne- og vindpåvirkning.
Kontrol af stålbjælken
HEB100-bjælken blev kontrolleret for blandt andet bøjningsmoment, forskydningskraft og deformation.
Det maksimale bøjningsmoment blev beregnet til 3,13 kNm og den maksimale forskydningskraft til 5,69 kN. Den maksimale deformation blev beregnet til 1,05 mm mod en tilladt deformation på 5,5 mm.
Ny HEB100-stålsøjle
Stålbjælken understøttes i den ene ende af en ny stålsøjle.
Søjlen blev dimensioneret som en HEB100-profil i stålkvalitet S275 med en projekteret højde på 2.300 mm.
Kontrol af eksisterende murværk
Den eksisterende indvendige væg indgår som understøtning for den nye konstruktion og blev derfor kontrolleret.
Væggen blev beregnet med en tykkelse på 108 mm. Den beregnede påvirkning var 0,055 N/mm² mod en beregnet trykkapacitet på 4,95 N/mm².
Vederlag for stålbjælken
HEB100-bjælkens understøtning på det eksisterende murværk blev ligeledes kontrolleret.
Med et vederlag på 100 mm blev påvirkningen beregnet til 0,60 N/mm² mod murværkets beregnede kapacitet på 4,95 N/mm².
Forbindelser mellem de nye konstruktioner
Projektet omfattede også forbindelserne mellem bjælker, søjle og de eksisterende konstruktioner.
Railtek projekterede blandt andet forbindelsen mellem HEB100-bjælken og stålsøjlen, søjlens forbindelse til fundamentet samt bjælkens forbindelse til den eksisterende væg.
Statiske beregninger ved nedrivning af vægge
Railteks statiske beregninger ved nedrivning af vægge dannede samlet grundlag for ændringerne af de eksisterende konstruktioner.
Projektet omfattede dimensionering af murstensoverligger, stålbjælke og stålsøjle samt kontrol af murværk, vederlag og konstruktive forbindelser.
