Statiske beregninger til ombygning og nye vinduesåbninger
Ved større ændringer af en eksisterende bolig kan både vægge, tagkonstruktion og nye åbninger påvirke bygningens bærende system. Statiske beregninger bruges derfor til at dokumentere, hvordan belastningerne fortsat føres sikkert gennem konstruktionen efter ombygningen.

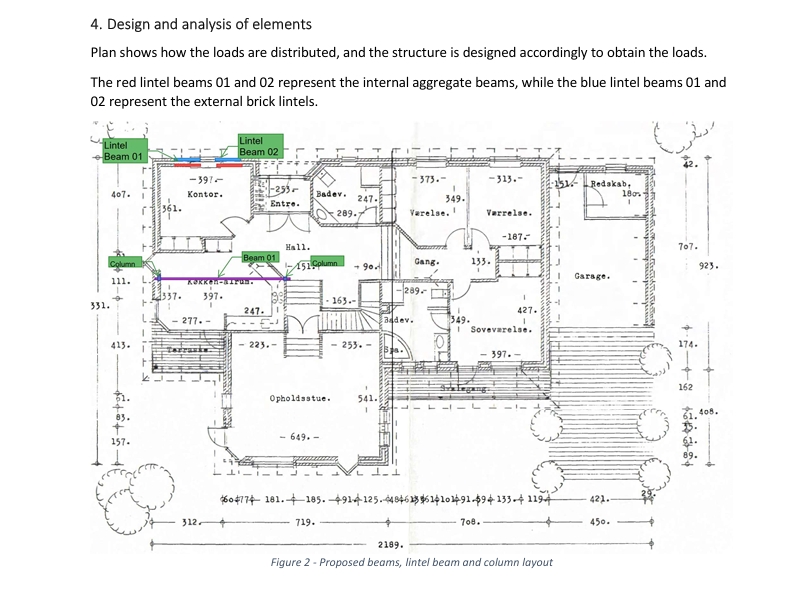

På dette projekt i Fredericia udførte Railtek Ingeniører statiske beregninger i forbindelse med ændringer af eksisterende vægge og etablering af nye vinduesåbninger. Projektet omfattede blandt andet dimensionering af en ny HEB220-stålbjælke, to stålsøjler, overliggere over vinduesåbninger samt kontrol af bygningens stabilitet.
Ændring af eksisterende vægge
Som en del af ombygningen skulle eksisterende vægpartier ændres eller fjernes.
Railtek analyserede derfor konstruktionen for at fastlægge, hvilke elementer der blev påvirket, og hvordan belastningerne skulle overføres efter ændringerne.
Ny HEB220-stålbjælke
En eksisterende væg, som understøtter en del af tagkonstruktionen, skulle fjernes.
Den bærende funktion overtages derfor af en ny HEB220-stålbjælke i stålkvalitet S275. Bjælken blev projekteret med en længde på 5.520 mm.
Kontrol af stålbjælkens styrke og deformation
HEB220-bjælken blev kontrolleret for belastninger fra blandt andet tagkonstruktionen samt sne- og vindlast.
Det maksimale bøjningsmoment blev beregnet til 51,6 kNm og den maksimale forskydningskraft til 37,4 kN. Den maksimale deformation blev beregnet til 7,37 mm mod en tilladt deformation på 13,8 mm.
To nye stålsøjler
Stålbjælken understøttes af nye stålsøjler, som fører belastningerne videre ned gennem konstruktionen.
Søjlerne blev dimensioneret som RHS60x40x5-profiler i stålkvalitet S275 med en højde på 2.600 mm.
Nye vinduesåbninger
Projektet omfattede også to nye åbninger i murværket.
Railtek dimensionerede derfor de nødvendige overliggere over åbningerne, så murværket og de øvrige belastninger ovenover fortsat understøttes korrekt.
Overliggere i murværket
De to vinduesåbninger har hver et frit spænd på 1.100 mm.
På den indvendige side blev der projekteret 10M26-141-elementer, mens der på den udvendige teglside blev dimensioneret separate murstensoverliggere.
Kontrol af eksisterende murværk
Projektet omfattede desuden kontrol af murværket omkring de nye konstruktionselementer.
Der blev blandt andet taget højde for nødvendige vederlagslængder ved overliggerne samt understøtningen af murværket omkring de nye åbninger.
Stabilitetskontrol af bygningen
Når vægge ændres eller fjernes, er det vigtigt at kontrollere, om de indgår i bygningens stabiliserende system.
Railtek gennemførte derfor en stabilitetskontrol af konstruktionen. Beregningerne viste, at den relevante ikke-bærende væg kunne fjernes uden at påvirke husets overordnede strukturelle stabilitet.
Samlet konstruktionsløsning til ombygningen
Railteks statiske dokumentation dannede samlet grundlag for ændringerne af boligens konstruktioner.
Projektet omfattede dimensionering af en HEB220-stålbjælke og stålsøjler, projektering af overliggere ved nye vinduesåbninger samt kontrol af murværk og bygningens stabilitet.
