Ombygning med ny stålbjælke og kontrol af tagkonstruktion
Ved større ændringer i en eksisterende bolig er statiske beregninger nødvendige for at dokumentere, at bygningens bærende konstruktioner fortsat har den nødvendige styrke og stabilitet. Når eksisterende vægge åbnes eller fjernes, skal belastningerne kunne føres sikkert videre gennem nye og eksisterende konstruktioner.

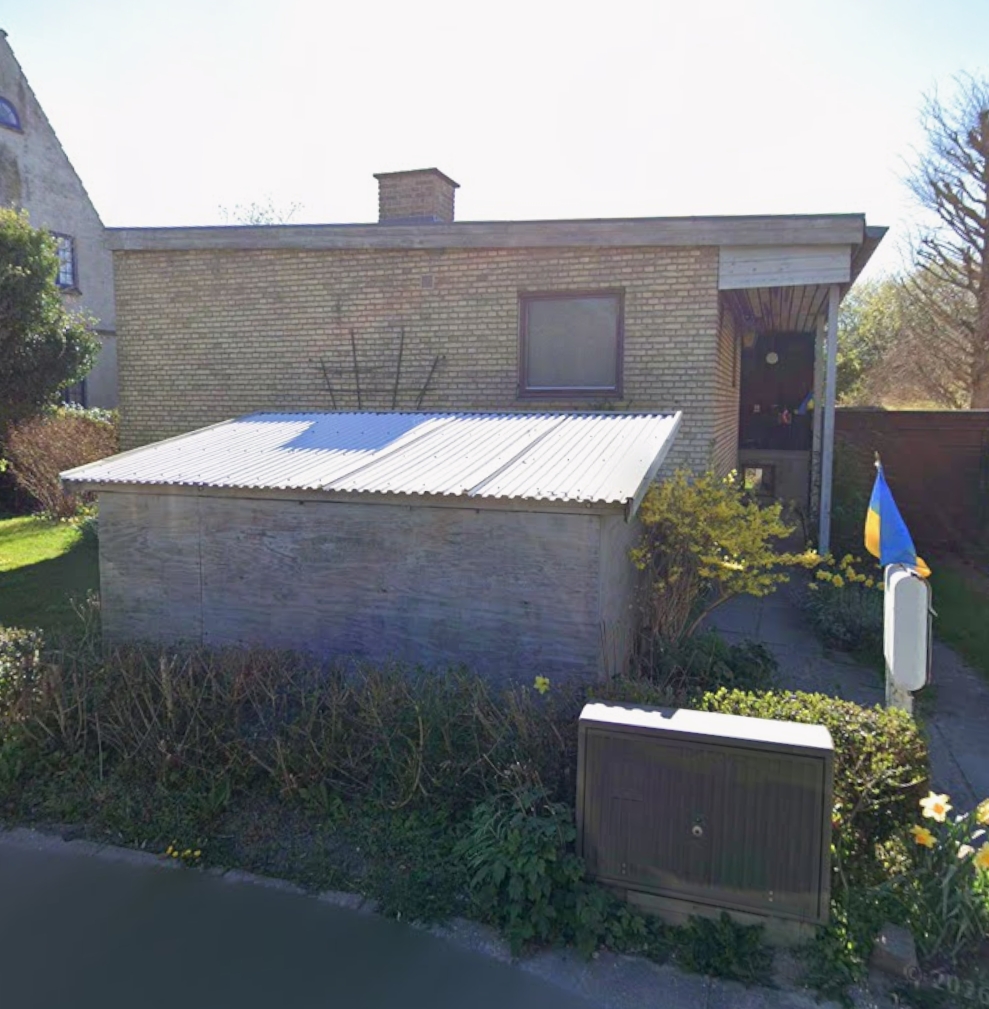

På dette projekt i Nyborg omfattede Railteks arbejde en ombygning af en eksisterende bolig. Railtek Ingeniører udførte statiske beregninger af en ny stålbjælke og søjle samt kontrol af den eksisterende tagkonstruktion og de berørte murværkskonstruktioner.
Ændringer i eksisterende vægge
Som en del af ombygningen skulle der åbnes op i eksisterende vægge, hvilket ændrede bygningens oprindelige bærende system.
De tilbageværende vægge blev vurderet i forhold til både lodrette og vandrette kræfter, så bygningens stabilitet kunne opretholdes efter ændringerne.
Dimensionering af ny stålbjælke
For at overføre belastningerne efter ændringen af de eksisterende vægge blev der projekteret en ny bærende stålbjælke.

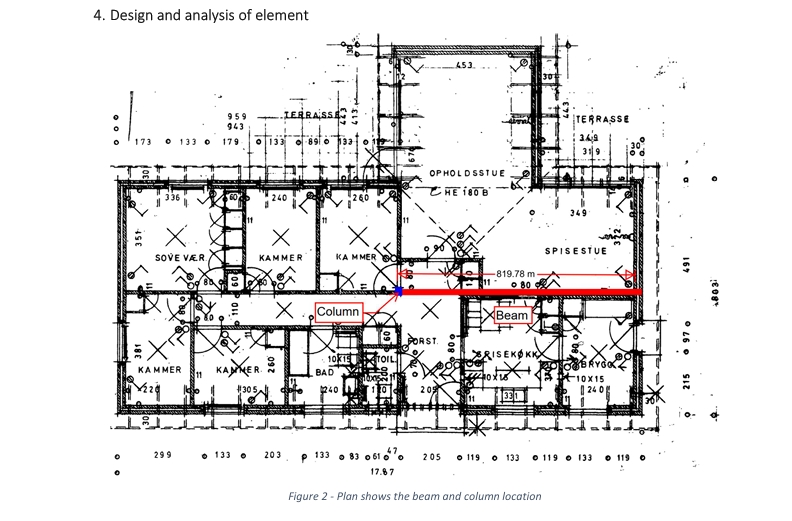

Den endelige bjælke blev dimensioneret som HEB200 i stålkvalitet S275 med en samlet længde på 8.300 mm. En HEB180 blev undersøgt, men deformationen var for stor, og derfor blev HEB200 valgt som den endelige løsning.
Ny stålsøjle
Stålbjælken understøttes som en del af den nye bærende løsning af en stålsøjle.
Søjlen blev dimensioneret som SHS 60 x 60 x 5 mm i stålkvalitet S275 med en højde på 2.500 mm. Bjælke og søjle fungerer dermed sammen som en del af det ændrede bæresystem.
Kontrol af eksisterende tagkonstruktion
Den eksisterende tagkonstruktion består af gitterspær i konstruktionstræ C18.
Spærhovedet er udført i 63 x 125 mm træ, mens diagonalerne er 38 x 63 mm. Railteks kontrol viste, at den eksisterende bæreevne er tilstrækkelig, og tagkonstruktionen derfor ikke kræver konstruktiv forstærkning.
Forbindelser i gitterspærene
Forbindelserne mellem spærhoved, spærfod og diagonaler indgår også i den statiske dokumentation.
Eksisterende hul- og laskeplader suppleres efter projektmaterialet med kamsøm ved de relevante samlinger, så forbindelserne opfylder kravene til den projekterede konstruktion.
Kontrol af eksisterende murværk
De eksisterende ydervægge i murværk skal kontrolleres i forbindelse med etableringen af de nye åbninger.
Projektmaterialet stiller blandt andet krav til kontrol for revnedannelse og til murværkets opbygning ved bjælkens vederlag. Ved behov skal murværket lokalt ommures og forstærkes med rustfri armering.
Forbindelse mellem bjælke og søjle
Projektet omfattede også projektering af de konstruktive forbindelser omkring den nye stålbjælke.
Der blev udarbejdet detaljer for forbindelsen mellem bjælke og søjle samt mellem stålbjælken og den eksisterende ydervægs bagmur.
Statisk dokumentation af ombygningen
Railteks statiske beregninger dannede samlet grundlag for de konstruktive ændringer i boligen.
Projektet omfattede dimensionering af en ny HEB200-stålbjælke og SHS-stålsøjle, kontrol af den eksisterende gitterspærskonstruktion og murværket samt projektering af de nødvendige konstruktive forbindelser.
