Statiske beregninger til ovenlysvinduer og etagebjælker
Når der etableres nye ovenlysvinduer og samtidig foretages ændringer i en eksisterende etageadskillelse, skal de berørte konstruktioner kontrolleres statisk. Ændringerne kan påvirke både spærenes bæreevne og gulvbjælkernes mulighed for at optage belastningerne uden eksisterende understøtninger.
På dette projekt i Hvalsø udførte Railtek Ingeniører statiske beregninger i forbindelse med etablering af nye ovenlysvinduer og ændringer af etageadskillelsen i et enfamiliehus. Projektet omfattede kontrol af eksisterende spær, dimensionering af udvekslingsbjælke og hanebånd samt vurdering og forstærkning af gulvbjælker efter fjernelse af en eksisterende tværgående bjælke.
Nye ovenlysvinduer i tagkonstruktionen
De nye ovenlysvinduer påvirker den eksisterende tagkonstruktion og ændrer belastningen omkring åbningerne.
Railtek kontrollerede derfor de eksisterende spær og projekterede den nødvendige udveksling omkring ovenlysvinduerne, så belastningerne fortsat kan føres sikkert gennem tagkonstruktionen.
Kontrol af eksisterende spær
De eksisterende spær blev beregnet som 120 x 130 mm konstruktionstræ i styrkeklasse C18.
Beregningerne omfattede blandt andet tagets egenlast samt sne- og vindbelastninger og den ekstra påvirkning fra ovenlysvinduerne. Den beregnede deformation blev dokumenteret inden for det tilladte niveau.

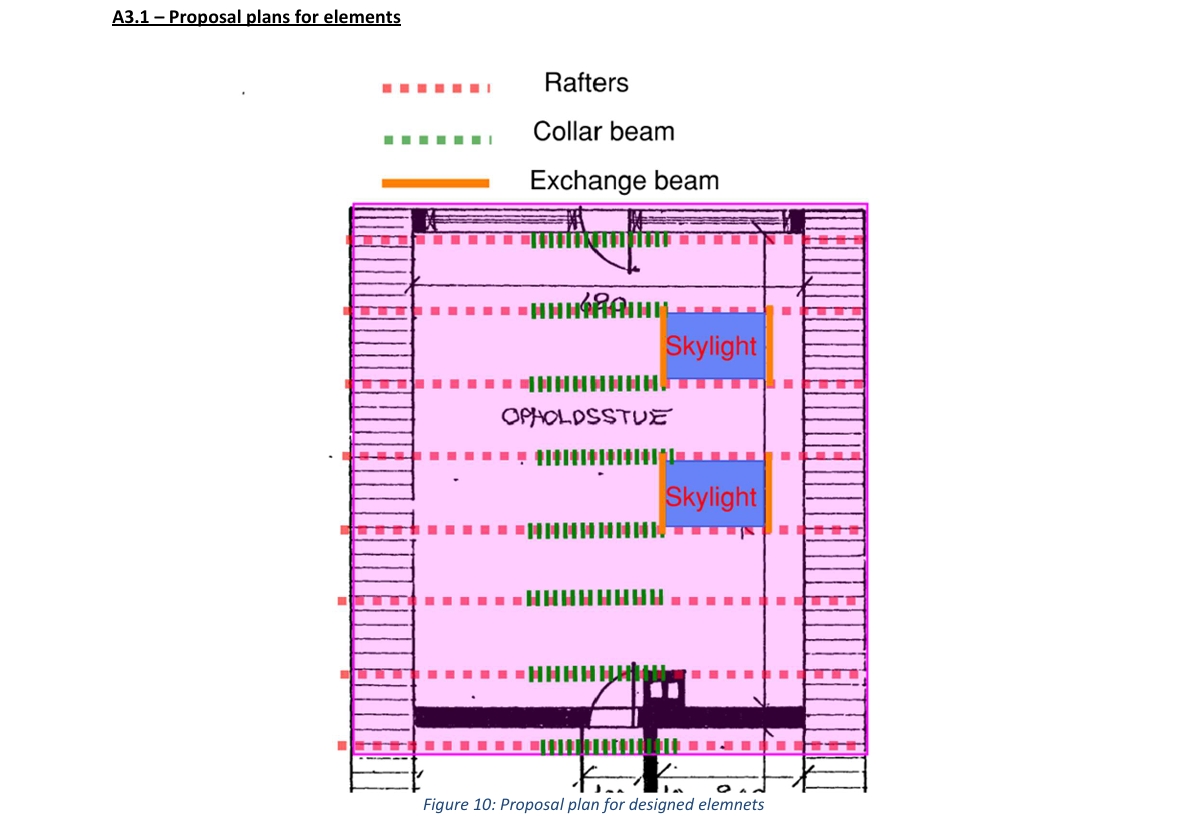

Ny udvekslingsbjælke ved ovenlysvinduer
Omkring de nye ovenlysvinduer blev der projekteret en udvekslingsbjælke, som overfører belastningen mellem spærene.
Udvekslingsbjælken blev dimensioneret som 45 x 95 mm konstruktionstræ med en længde på 1.100 mm. Beregningerne dokumenterede tilstrækkelig styrke og stivhed for den projekterede løsning.
Kontrol af hanebånd
Tagkonstruktionens hanebånd indgår også i den samlede statiske dokumentation.
Hanebåndene blev kontrolleret som konstruktionstræ i styrkeklasse C24, og projektet omfatter samtidig de nødvendige forbindelser mellem hanebånd og spær.
Fjernelse af eksisterende tværgående bjælke
Etageadskillelsen var oprindeligt understøttet af en tværgående bjælke.
Som en del af ombygningen ønskedes denne bjælke fjernet. Railtek kontrollerede derfor, om de eksisterende gulvbjælker kunne spænde den fulde afstand uden den nuværende understøtning.
Eksisterende gulvbjælker var ikke tilstrækkelige
De eksisterende gulvbjælker blev kontrolleret med dimensionerne 160 x 200 mm over en længde på cirka 8.300 mm.
Med den eksisterende tværgående bjælke var konstruktionen tilstrækkelig, men beregningerne viste, at 160 x 200 mm bjælkerne ikke kunne spænde den fulde afstand alene efter fjernelsen af understøtningen.
Forstærkning til 160 x 400 mm gulvbjælker
Railtek projekterede derfor en forstærket løsning til etageadskillelsen.
Hvis den eksisterende tværgående bjælke fjernes, skal gulvbjælkerne ifølge beregningerne forstærkes fra 160 x 200 mm til 160 x 400 mm. Den nye dimension blev efterfølgende kontrolleret og dokumenteret som tilstrækkelig.
Forbindelser mellem trækonstruktionerne
Projektet omfattede også forbindelser mellem de forskellige konstruktionselementer.
Spærene fastgøres blandt andet med beslag til remmen, mens udvekslingsbjælken og hanebåndene forbindes til spærene med projekterede beslag og søm.
Statiske beregninger ved ændring af tag og etageadskillelse
Railteks statiske dokumentation dannede samlet grundlag for ændringerne af både tagkonstruktionen og etageadskillelsen.
Projektet omfattede kontrol af eksisterende spær ved nye ovenlysvinduer, dimensionering af udvekslingsbjælke og hanebånd samt projektering af forstærkede gulvbjælker efter fjernelse af den eksisterende tværgående bjælke.
