Statiske beregninger til sommerhus
Ved projektering af et sommerhus skal bygningens bærende konstruktioner dimensioneres som et samlet system, så belastninger fra tag, vægge og gulvkonstruktion føres sikkert videre til fundamentet. Statiske beregninger dokumenterer de enkelte konstruktionselementers bæreevne og bygningens samlede stabilitet.
På dette projekt i Børkop udførte Railtek Ingeniører statiske beregninger for sommerhusets samlede bærende konstruktion. Projektet omfattede blandt andet tagkonstruktion, træ- og stålbjælker, vægge, gulvkonstruktion, vindafstivning, konstruktive forbindelser og fundering på skruepæle.
Projektering af sommerhusets bærende konstruktion
Den statiske dokumentation omfatter de centrale bærende elementer fra tagkonstruktionen og ned gennem bygningen til fundamentet.
Railteks beregninger omfattede blandt andet spær, remme, bjælker, vægstolper, overliggere, gulvbjælker og de nødvendige forbindelser mellem konstruktionselementerne.
Dimensionering af tagkonstruktionen
Tagkonstruktionen blev dimensioneret for blandt andet egenlast, sne- og vindbelastning.
Spærene blev projekteret i C24-konstruktionstræ, mens tagkonstruktionen desuden indeholder limtræsbjælker og en stålbjælke over bygningens glasparti.
Træ- og stålbjælker
Projektet omfatter flere forskellige bjælkeløsninger afhængigt af spændvidde og belastning.
Beam 01 blev dimensioneret som en 140 x 266 mm GL30c-limtræsbjælke, mens Beam 02 blev projekteret som 115 x 115 mm GL30c. Over glasdøren blev der projekteret en IPE330-stålbjælke i stålkvalitet S235.
Stålsøjle ved glaspartiet
IPE330-bjælken understøttes som en del af den bærende stålkonstruktion af en HEB120-stålsøjle.
Railteks dokumentation omfatter både dimensioneringen af stålelementerne og forbindelsen mellem bjælken og søjlen.
Gulvkonstruktion og bærelinjer
Sommerhusets gulvkonstruktion indgår ligeledes i de statiske beregninger.
Gulvbjælkerne blev dimensioneret som 45 x 300 mm C24, mens gulvstrøerne blev projekteret som 45 x 100 mm C24. Konstruktionen understøttes blandt andet af en HEB200-stålbjælke.

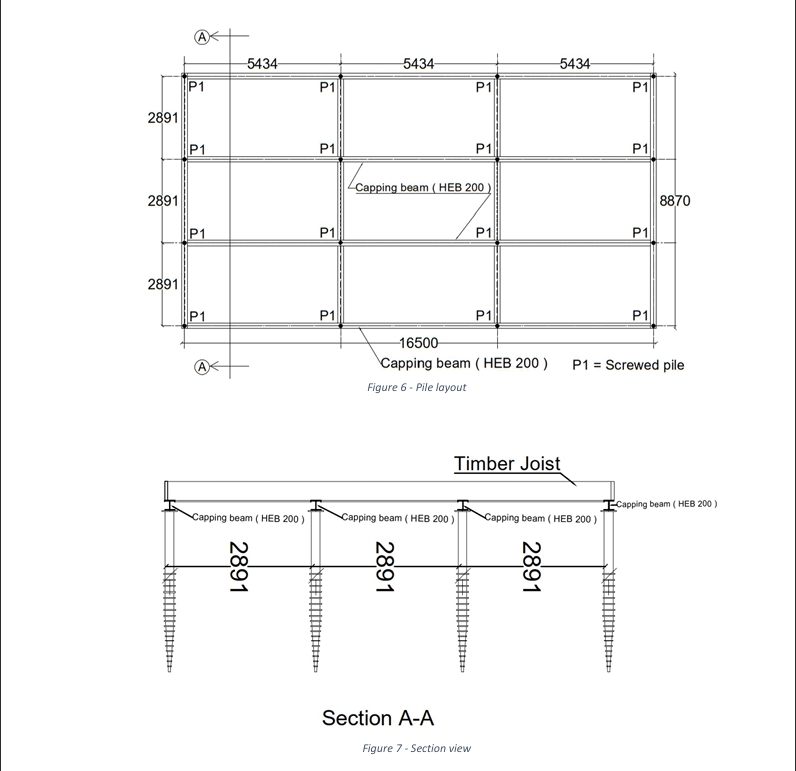

Fundering på skruepæle
Bygningen funderes på skruepæle, som fører belastningerne fra konstruktionen ned til de bæredygtige jordlag.
Den seneste revision anvender KSF V114x5x4000-EH-skruepæle. Pælene skal have varierende længder med minimum omkring 6 meter fra terræn afhængigt af de lokale forhold.

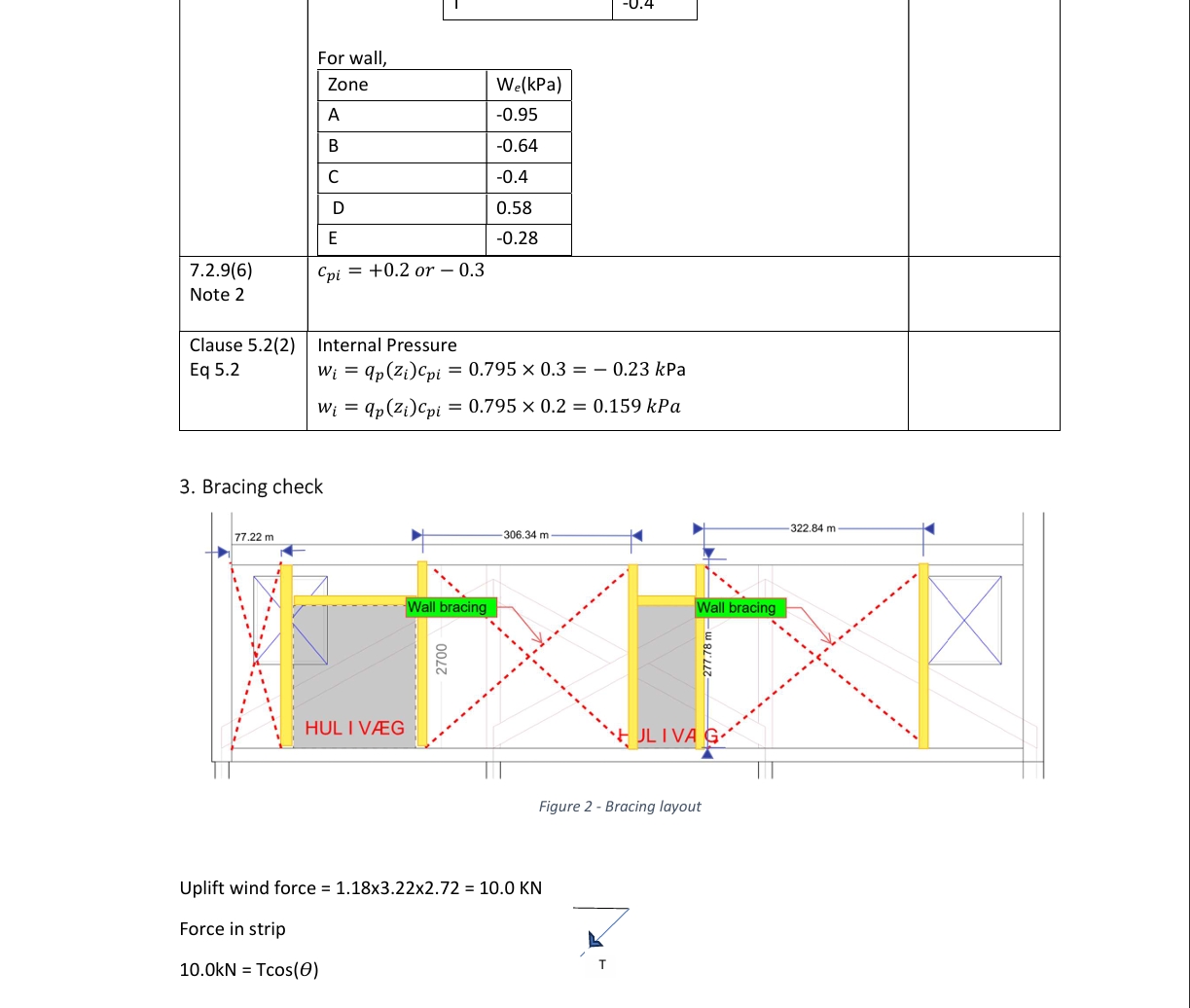

Vindafstivning og stabilitet
Bygningens stabilitet mod vandrette vindkræfter blev også dokumenteret.
Projektet indeholder beregning og projektering af vægafstivningen samt de nødvendige beslag og forbindelser, der sikrer kraftoverførslen mellem konstruktionens forskellige elementer.
Konstruktive forbindelser
En komplet bærende konstruktion kræver, at forbindelserne mellem de enkelte elementer dimensioneres sammen med selve bjælkerne, søjlerne og væggene.
Railteks dokumentation omfatter derfor blandt andet forbindelser mellem spær og remme, træbjælker, vægstolper, stålbjælke og stålsøjle samt gulvkonstruktionen og den underliggende bærelinje.
Statiske beregninger til sommerhus
Railteks statiske dokumentation dannede samlet grundlag for sommerhusets bærende konstruktioner.
Projektet omfattede projektering af tag, vægge, træ- og stålbjælker, gulvkonstruktion, vindafstivning, forbindelser og fundering på skruepæle.
Lad os være din partner i dit byggeprojekt
Skal du bygge nyt sommerhus eller en anden ny bygning, kan Railtek Ingeniører hjælpe med statiske beregninger og projektering af de nødvendige bærende konstruktioner.
