Statiske beregninger til ny tagetage og bærende væg
Når en eksisterende tagkonstruktion ændres til en funktionel tagetage, samtidig med at bærende konstruktioner i etagen nedenunder ændres, skal bygningens samlede lastfordeling dokumenteres. Nye bjælker, spær og understøtninger skal dimensioneres, så belastningerne fortsat føres sikkert gennem bygningen.
På dette projekt i Gentofte udførte Railtek Ingeniører statiske beregninger i forbindelse med etablering af en ny tagetage, fjernelse af en bærende væg i stueetagen og etablering af nye ovenlysvinduer. Projektet omfattede blandt andet en ny stålbjælke og stålsøjle, forstærkning omkring ovenlysvinduer samt dimensionering og kontrol af gulvbjælker.
Ny funktionel tagetage
Den eksisterende tagkonstruktion skulle ændres, så det eksisterende tagrum kunne indrettes som en funktionel førstesal.
Den nye løsning medfører ændrede belastninger på konstruktionen, og Railtek dimensionerede derfor de nødvendige bærende elementer i både tag- og gulvkonstruktionen.
Fjernelse af bærende væg

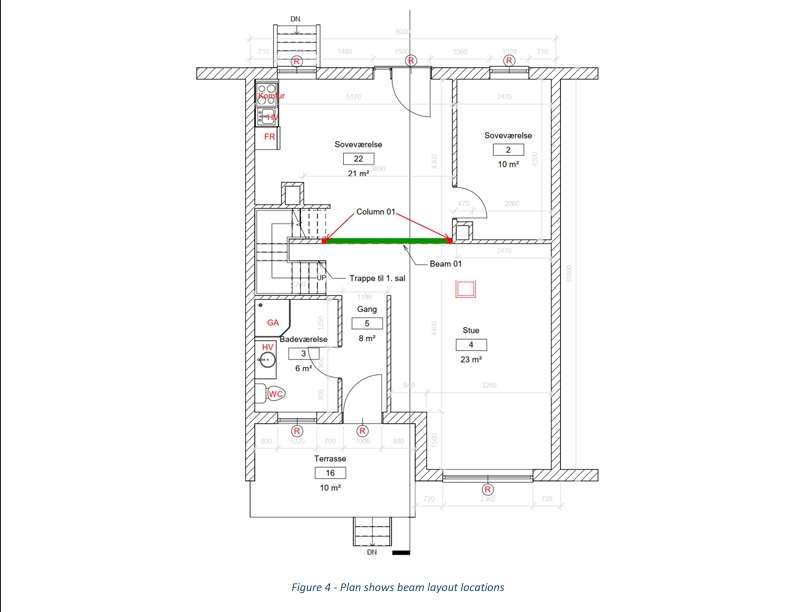

Som en del af ombygningen skulle en eksisterende bærende væg i stueetagen fjernes.
Væggens bærende funktion blev erstattet af en ny IPE200-stålbjælke i stålkvalitet S275. Bjælken har en samlet længde på 3.500 mm og understøttes blandt andet af en ny stålsøjle.
Ny stålsøjle under stålbjælken
Den nye IPE200-bjælke understøttes af en RHS 90x50x5 mm stålsøjle i S275.
Projektet omfattede også dimensionering af forbindelsen mellem bjælken og søjlen samt fastgørelsen af søjlen til den eksisterende konstruktion.
Nye ovenlysvinduer i taget
Projektet omfattede etablering af flere nye ovenlysvinduer i den eksisterende tagkonstruktion.
De eksisterende spær omkring åbningerne blev derfor kontrolleret, og der blev projekteret forstærkede spær omkring ovenlysvinduerne.
Forstærkning af tagkonstruktionen
De projekterede spær omkring ovenlysvinduerne blev i beregningerne udført som dobbelte 95×295 mm C24-træelementer.
Spærene blev kontrolleret for de nye belastningsforhold og projekteret med forbindelser til den eksisterende rem.
Dimensionering af gulvbjælker
Den nye tagetage stiller også større krav til den eksisterende etageadskillelse.
Railtek dimensionerede og kontrollerede derfor flere gulvbjælker i C24-konstruktionstræ. Gulvbjælkerne indgår i den nye bærende løsning og fører belastningerne fra tagetagen videre til de eksisterende konstruktioner.
Ny bjælke ved trappeåbningen
Der etableres en ny trappe mellem stueetagen og tagetagen.
For at holde trappeåbningen fri blev der projekteret en ekstra gulvbjælke, som understøtter de omkringliggende gulvbjælker og sikrer den nødvendige lastoverførsel omkring åbningen.
Stabilitet og konstruktive forbindelser
Ombygningen påvirker flere dele af bygningens bærende system.
Railteks dokumentation omfattede derfor også stabilitetskontrol samt projektering af forbindelser mellem stålbjælke, stålsøjle, spær, eksisterende rem og gulvbjælker.
Statiske beregninger til ombygning af tagetage
Railteks statiske dokumentation dannede samlet grundlag for de konstruktive ændringer.
Projektet omfattede fjernelse af en bærende væg, dimensionering af ny stålbjælke og stålsøjle, nye gulvbjælker samt forstærkning af tagkonstruktionen omkring de nye ovenlysvinduer.
Lad os være din partner i dit byggeprojekt
Skal du udnytte et eksisterende tagrum, etablere ovenlysvinduer eller ændre bærende konstruktioner, kan Railtek Ingeniører hjælpe med statiske beregninger og projektering af de nødvendige konstruktioner.
