Statiske beregninger til tagkonstruktion og fundament
Ved større ændringer af en bolig er det vigtigt, at de forskellige bærende konstruktioner dimensioneres som en samlet løsning. Belastninger fra taget skal føres sikkert videre gennem bjælker, stolper og vægge og ned til bygningens fundament.

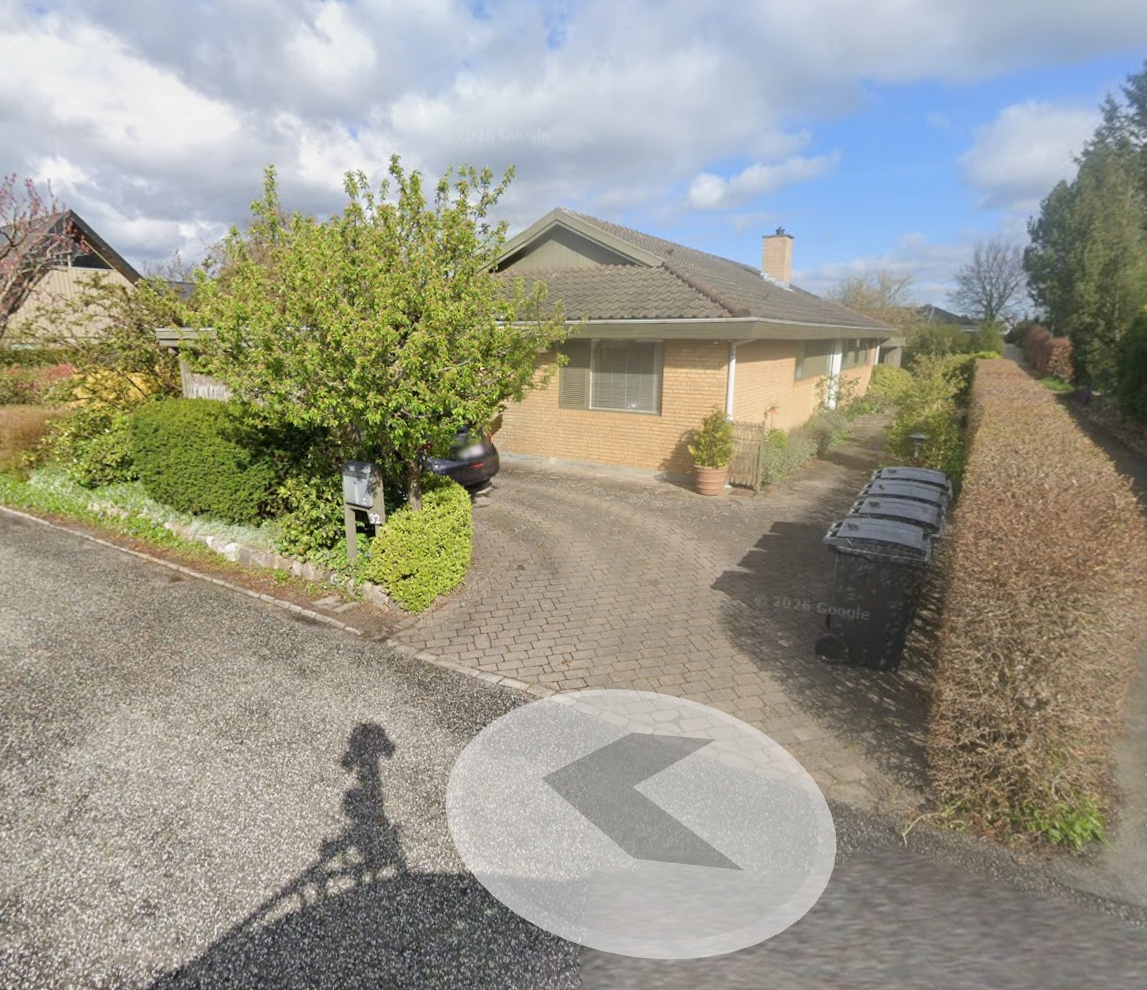

På denne ejendom på Safirgangen i København omfattede projektet projektering og dimensionering af en ny tagkonstruktion samt de tilhørende bærende konstruktioner og fundament. Railtek Ingeniører stod for de statiske beregninger og dokumentationen af den samlede konstruktive løsning.
Dimensionering af ny tagkonstruktion
En væsentlig del af projektet omfattede dimensionering af den nye tagkonstruktion.
Railtek udførte beregninger af de bærende elementer i taget, så belastninger fra konstruktionens egenvægt samt relevante påvirkninger kunne føres videre gennem bygningens bærende system.

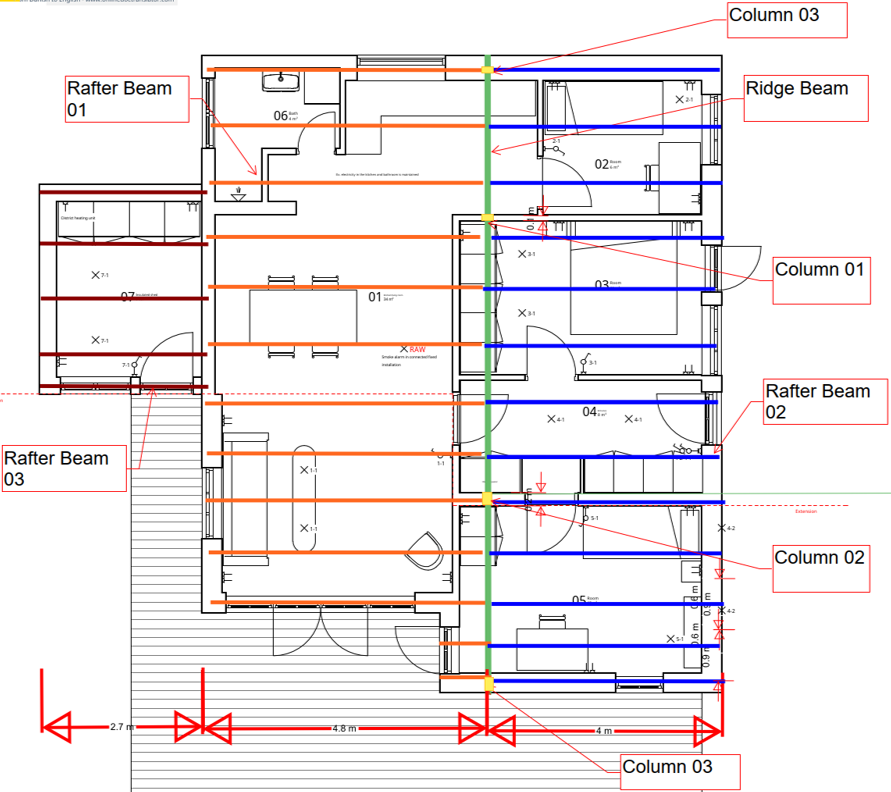

Ny kipbjælke og tagspær
Som en del af tagkonstruktionen blev der dimensioneret en ny kipbjælke i limtræ samt nye tagspær i konstruktionstræ.
Kipbjælken blev projekteret i GL30C, mens tagspærene blev dimensioneret i C24. Elementerne indgår sammen i den bærende tagkonstruktion og overfører belastningerne videre til de underliggende konstruktioner.
Overliggere og bærende stolper
Projektet omfattede også dimensionering af overliggere og flere bærende stolper.
Disse elementer blev beregnet som en del af den samlede lastoverførsel fra tagkonstruktionen. I den reviderede dokumentation blev dimensionerne på søjle 01, 02 og 03 desuden tilpasset som en del af den endelige konstruktionsløsning.
Rem og vægstolper
De bærende vægkonstruktioner indgik ligeledes i beregningsarbejdet.
Railtek dimensionerede blandt andet rem og vægstolper, så belastningerne fra de øvre konstruktioner kunne overføres videre gennem bygningen på et dokumenteret statisk grundlag.
Fundament og terrændrager
Den samlede løsning omfattede også beregninger af bygningens fundament og terrændrager.
Dermed blev lastvejen behandlet hele vejen fra tagkonstruktionen gennem de bærende elementer og videre ned til fundamentet.
Konstruktive forbindelser
Forbindelserne mellem de forskellige konstruktionselementer blev ligeledes behandlet som en del af den statiske dokumentation.
Det sikrer, at bjælker, spær, stolper og øvrige bærende elementer fungerer sammen som én samlet konstruktiv løsning.
Samlet statisk løsning
De statiske beregninger dannede samlet grundlag for projekteringen af tagkonstruktionen og de underliggende bærende konstruktioner.
Projektet omfattede dermed dimensionering af blandt andet kipbjælke, tagspær, overliggere, stolper, rem, vægstolper, fundament og terrændrager samt de nødvendige konstruktive forbindelser.
