Statiske beregninger til nye tagvinduer
Når eksisterende tagvinduer ændres eller nye tagvinduer etableres, kan det være nødvendigt at ændre den bærende tagkonstruktion omkring åbningerne. Statiske beregninger sikrer, at de nye konstruktionselementer kan optage belastningerne og føre dem sikkert videre til de eksisterende spær.
I denne bolig i København Ø ønskede boligejeren at ændre antal og størrelse på de eksisterende tagvinduer. Railtek Ingeniører stod derfor for de statiske beregninger og projekteringen af de nødvendige ændringer i tagkonstruktionen.
Ændring af eksisterende tagvinduer
Projektet tog udgangspunkt i den eksisterende tagkonstruktion og den ønskede placering og størrelse på tagvinduerne.
Når der etableres eller ændres åbninger i et eksisterende tag, skal konstruktionen omkring åbningerne vurderes. Railtek Ingeniører undersøgte derfor, hvordan de nye forhold påvirkede de eksisterende spær og hvilke nye bærende elementer, der var nødvendige.

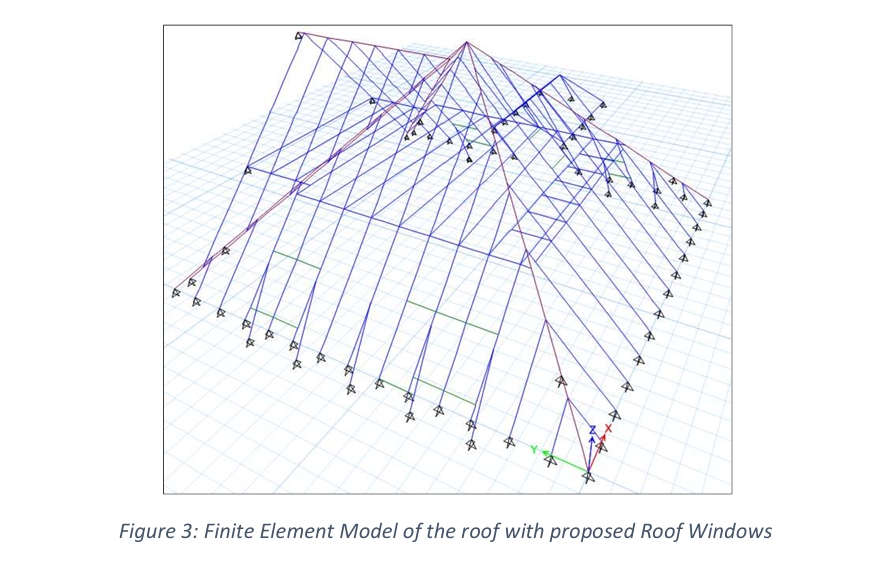

Statiske beregninger af tagkonstruktionen
Som en del af projektet blev den eksisterende trækonstruktion vurderet og de relevante belastninger på taget beregnet.
Beregningerne omfattede blandt andet påvirkninger fra sne og vind samt kontrol af de kræfter, der opstår i konstruktionen omkring de nye tagvinduer.
Dimensionering af nye træbjælker
Til understøtning omkring tagvinduerne blev der projekteret nye C18-træbjælker med dimensionerne 45 × 200 mm.
Bjælkerne blev placeret mellem de eksisterende 120 × 120 mm spær og dimensioneret til at optage og videreføre belastningerne omkring de nye åbninger i tagkonstruktionen.
Kontrol af de bærende konstruktioner
De nye konstruktionselementer blev kontrolleret for de relevante påvirkninger som en del af den statiske dokumentation.
Beregningerne omfattede blandt andet kontrol af bøjning, forskydning, aksialkræfter og nedbøjning. Dermed blev der skabt et konstruktivt grundlag for den projekterede løsning omkring tagvinduerne.
Samspil mellem nye bjælker og eksisterende spær
Ved ændringer i en eksisterende tagkonstruktion er det vigtigt, at de nye konstruktionselementer fungerer sammen med de eksisterende bærende dele.
De nye træbjælker blev derfor projekteret i forbindelse med de eksisterende spær, så belastningerne omkring tagvinduerne kan overføres gennem tagkonstruktionen.
Statiske beregninger ved etablering af tagvinduer
Ændring eller etablering af tagvinduer kan kræve konstruktive ændringer, når eksisterende spær og andre bærende dele påvirkes. Statiske beregninger dokumenterer, hvordan de nye åbninger kan etableres uden at kompromittere tagkonstruktionens bæreevne.
Railtek Ingeniører udarbejdede beregninger og projektering af de nødvendige træbjælker omkring tagvinduerne og skabte dermed et teknisk grundlag for den videre udførelse.
