Statiske beregninger til tilbygning med garage
Statiske beregninger til tilbygning er nødvendige, når en eksisterende bolig udvides med nye bærende konstruktioner. Tag, bjælker, søjler, terrændæk og fundament skal dimensioneres som en samlet løsning, så belastningerne kan føres sikkert gennem den nye konstruktion og videre til undergrunden.
På dette projekt i Karlslunde omfattede Railteks arbejde projektering af en tilbygning med garage til en eksisterende bolig. Railtek Ingeniører udførte de statiske beregninger og dimensioneringen af blandt andet tagkonstruktion, kipbjælker, overliggere, søjler, terrændæk, fundament og vindafstivning.

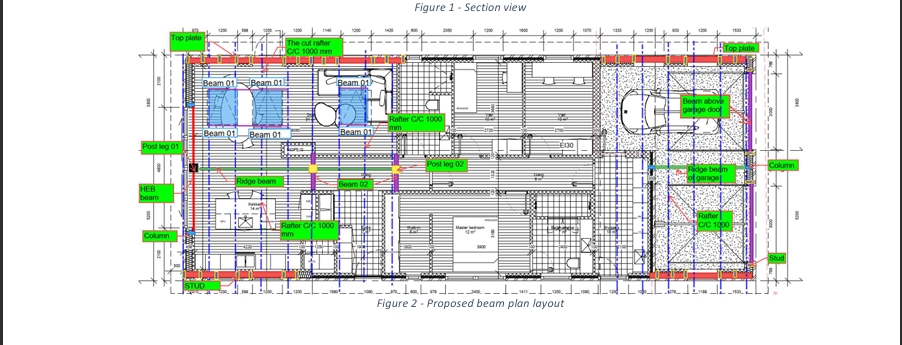

Dimensionering af tagkonstruktionen
Den nye tilbygning krævede projektering af en omfattende bærende tagkonstruktion.
De nye spær blev dimensioneret som 2 x 70 x 295 mm C24 med en længde på 5.900 mm. Projektet omfattede samtidig kontrol af eksisterende spær og dimensionering af de nødvendige remme og understøttende elementer.
Kipbjælker til bolig og garage
Tagkonstruktionen blev projekteret med separate kipbjælker til boligdelen og garagen.
Kipbjælken til boligdelen blev dimensioneret som 160 x 366 mm GL30c med en længde på 8.200 mm, mens garagens kipbjælke blev dimensioneret som 160 x 333 mm GL30c med en længde på 3.900 mm.
Overliggere og bærende bjælker
Projektet omfattede også beregning af flere overliggere og bjælker til de nye konstruktioner.
En overligger blev projekteret som HEB100 i stålkvalitet S235 med en længde på 2.400 mm. Derudover indgik blandt andet en HEB140-stålbjælke samt en 100 x 200 mm C24-bjælke over garageporten.
Terrændæk og gulv under garagen
De statiske beregninger omfattede både terrændækket i tilbygningen og konstruktionen under garagearealet.
Terrændækket blev projekteret med en tykkelse på 100 mm og armering i både top og bund. Garagearealet blev ligeledes dimensioneret særskilt, så gulvkonstruktionen kan optage de belastninger, der forekommer i denne del af bygningen.
Fundament til tilbygningen
Fundamenterne blev dimensioneret som en del af den samlede konstruktionsløsning.
Projektet omfatter nye stribefundamenter med forskellige dimensioner afhængigt af placering og belastning. Der blev samtidig projekteret en forbindelse mellem det eksisterende fundament og det nye fundament under tilbygningen.
Stabilitet og vindafstivning
Tilbygningens samlede stabilitet blev kontrolleret i forhold til vindpåvirkning.
Railtek projekterede den nødvendige vindafstivning af tag og vægge samt de forbindelser, der skal overføre kræfterne videre gennem konstruktionen og ned til fundamenterne.
Forbindelser mellem konstruktionerne
Projektet omfattede desuden dimensionering og specifikation af en række konstruktive forbindelser.
Forbindelserne mellem kipbjælker, søjler, bjælker og fundament blev behandlet som en del af den samlede statiske dokumentation, så de enkelte bærende elementer fungerer sammen som ét konstruktivt system.
Statiske beregninger til tilbygning med garage
Railteks statiske beregninger til tilbygning dannede samlet grundlag for projekteringen af både boligudvidelsen og garagen.
Projektet omfattede dimensionering af tagkonstruktion, kipbjælker, overliggere og søjler samt beregning af terrændæk, fundament, vindafstivning og konstruktive forbindelser.
