Statiske beregninger til tilbygning og ombygning
Statiske beregninger til tilbygning og ombygning er nødvendige, når en eksisterende bolig udvides og samtidig får ændret sine bærende konstruktioner. Nye bjælker, tagkonstruktioner og fundamenter skal dimensioneres, mens de eksisterende konstruktioner skal indgå sikkert i den samlede løsning.

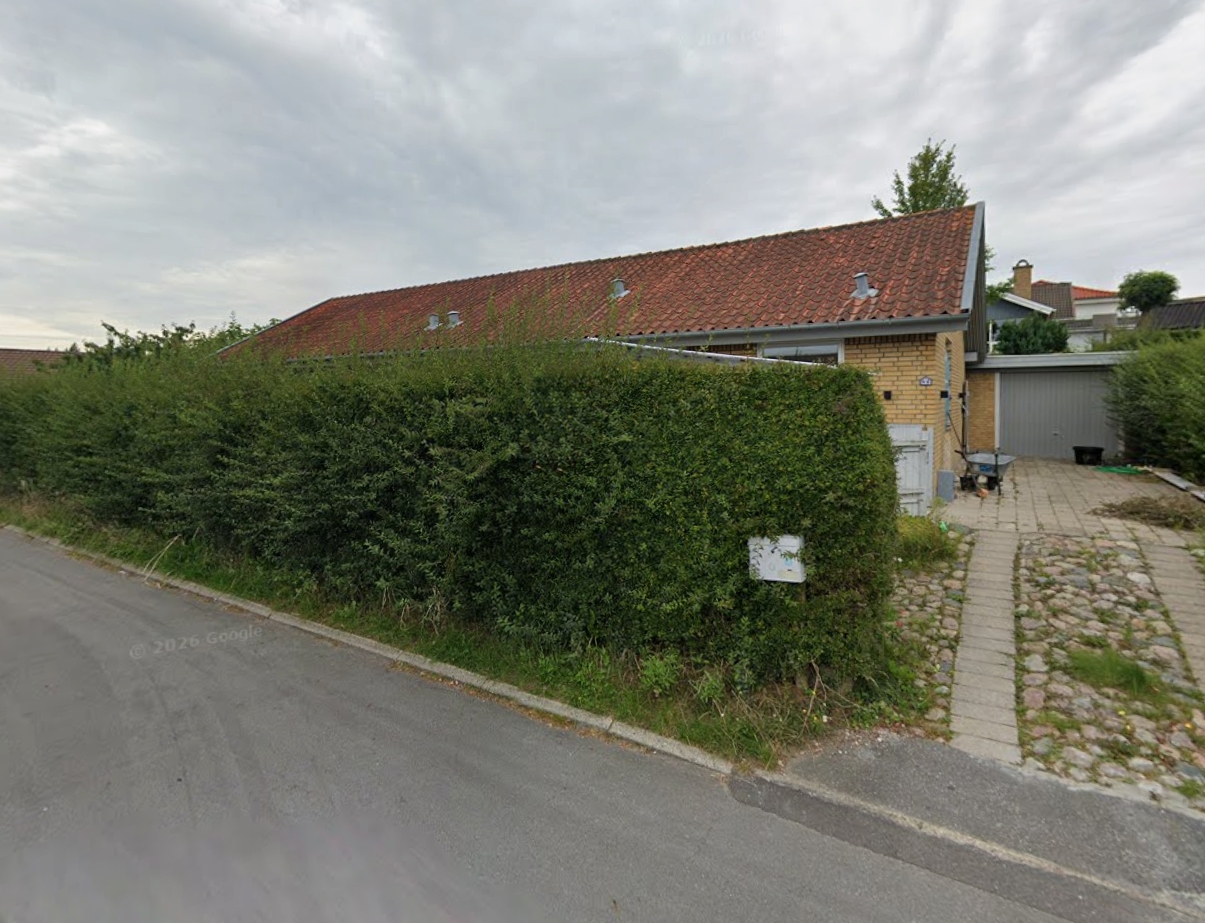

På dette projekt i Stenløse omfattede Railteks arbejde både en ny tilbygning i stueplan og ændringer i den eksisterende villa. Railtek Ingeniører projekterede blandt andet nye stål- og træbjælker, tagspær, træstolper, fundament og ovenlysvinduer samt den nødvendige midlertidige understøtning under udførelsen.
Tilbygning og ændringer af eksisterende bolig
Projektet omfattede en ny tilbygning samt nedrivning og ændring af en eksisterende væg i boligen.
De konstruktive ændringer krævede et nyt bæresystem, så belastningerne fra både den eksisterende bygning og tilbygningen fortsat kan overføres sikkert gennem konstruktionerne.
Dimensionering af nye stålbjælker

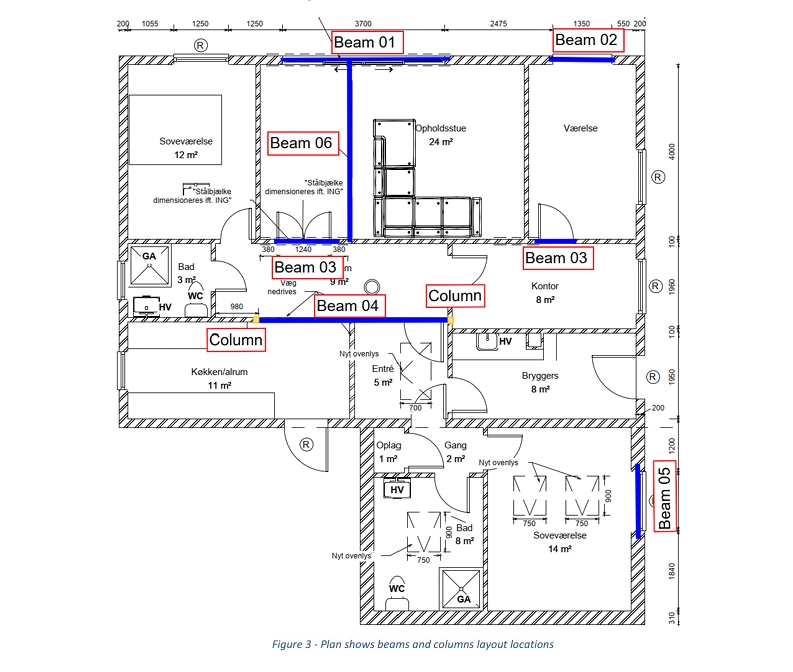

Der blev projekteret flere nye stålbjælker som en del af den bærende løsning.
Blandt de største indgår en HEB200-bjælke på 4,1 meter og en HEB240-bjælke på 4,5 meter. Derudover indgår flere mindre stålbjælker og en træbjælke i det samlede bæresystem.
Ny tagkonstruktion til tilbygningen
Tagkonstruktionen over tilbygningen blev projekteret med nye træspær i C24.
Spærene blev dimensioneret til 95 x 295 mm med en maksimal centerafstand på 800 mm. Tagkonstruktionen blev samtidig projekteret med rem, stolper og vindafstivning, så den nye tilbygning fungerer som en samlet stabil konstruktion.
Nye ovenlysvinduer
Projektet omfattede også etablering af tre nye ovenlysvinduer.
Ét ovenlysvindue etableres i det eksisterende betontag, mens to placeres i den nye tilbygning. Konstruktionerne omkring åbningerne blev derfor medtaget i den statiske projektering.
Fundament til tilbygningen
Den nye tilbygning krævede også dimensionering af et nyt fundament.
Fundamentet blev projekteret som et 350 mm bredt og 400 mm højt stribefundament i C25/30 beton med den nødvendige armering.
Stabilitet og vindafstivning
Railteks beregninger omfattede også kontrol af bygningens stabilitet efter ombygningen.
Tagfladen i tilbygningen stabiliseres med diagonal vindafstivning, mens vægge og øvrige bærende elementer indgår i overførslen af de vandrette kræfter gennem konstruktionen.
Midlertidig understøtning under udførelsen
Når eksisterende bærende konstruktioner ændres, er det også nødvendigt at sikre bygningen under selve byggearbejdet.
Railtek projekterede derfor en midlertidig HEB100-stålbjælke med understøtning, som anvendes under udførelsen af de konstruktive ændringer.
Statiske beregninger til tilbygning og ombygning
Railteks statiske beregninger dannede samlet grundlag for både tilbygningen og ændringerne i den eksisterende bolig.
Projektet omfattede dimensionering af stål- og træbjælker, tagspær, stolper og fundament samt projektering af ovenlysvinduer, stabilitet, forbindelser og midlertidig understøtning.
