Statiske beregninger til ny trappeåbning
Når der etableres en ny trappeåbning mellem to etager, ændres de eksisterende bærende konstruktioner omkring etageadskillelsen. Det er derfor vigtigt at dimensionere de nye bærende elementer, så belastningerne fortsat kan føres sikkert gennem bygningen.
I denne bolig i Gentofte ønskede boligejeren at etablere en ny trappe mellem stueetagen og kælderen. Railtek Ingeniører stod derfor for de statiske beregninger og projekteringen af de nødvendige bærende konstruktioner omkring den nye trappeåbning.
Ny trappeåbning mellem stueetage og kælder
Projektet tog udgangspunkt i den eksisterende etageadskillelse og den ønskede placering af den nye trappe. Etableringen af åbningen krævede en ny konstruktiv løsning, som kunne understøtte konstruktionerne omkring trappeåbningen.
Railtek Ingeniører beregnede derfor de relevante belastninger fra etageadskillelsen og trappen som grundlag for dimensioneringen af de nye bærende elementer.
Dimensionering af limtræsbjælke

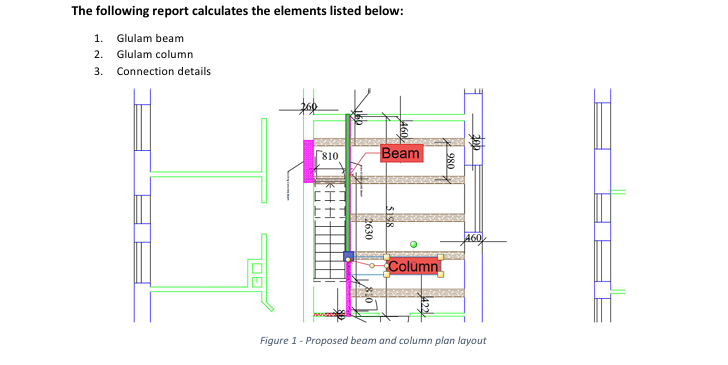

Til understøtning omkring den nye trappeåbning blev der dimensioneret en GL30c-limtræsbjælke med dimensionerne 115 × 266 mm.
Bjælken blev beregnet ud fra de belastninger, som konstruktionen skal optage, og indgår som en central del af den nye bærende løsning omkring åbningen.
Ny bærende limtræssøjle
Som en del af konstruktionen blev der også dimensioneret en GL30c-limtræssøjle på 115 × 115 mm. Søjlen understøtter den nye bjælke og bidrager til at føre belastningerne videre gennem konstruktionen.
De statiske beregninger omfattede dermed både den nye bjælke og søjle samt kontrollen af den samlede lastoverførsel omkring trappeåbningen.
Kontrol af murværk og bjælkens vederlag
Når en ny bjælke understøttes af eksisterende konstruktioner, skal det kontrolleres, at belastningerne kan overføres sikkert. Som en del af projektet blev kapaciteten af det eksisterende murværk derfor undersøgt.
Der blev samtidig udført beregning af det nødvendige vederlag for bjælken, så kræfterne fra den nye konstruktion kan overføres korrekt til de eksisterende bygningsdele.
Projektering af konstruktive samlinger
Projektet omfattede også dimensionering og dokumentation af samlingerne mellem de forskellige konstruktionsdele.
Der blev blandt andet projekteret samlinger mellem etagebjælker og limtræsbjælken, mellem limtræsbjælken og søjlen samt mellem konstruktionen og det eksisterende murværk. Derudover blev søjlens forbindelse til fundamentet behandlet som en del af den samlede løsning.
Statiske beregninger til etablering af trappeåbning
Etablering af en ny trappeåbning kræver et gennemarbejdet konstruktivt grundlag, når eksisterende bærende konstruktioner påvirkes. De statiske beregninger dokumenterer, hvordan belastningerne omkring åbningen kan optages og føres videre gennem nye og eksisterende konstruktioner.
Med dimensioneringen af limtræsbjælke, søjle og tilhørende samlinger skabte Railtek Ingeniører det tekniske grundlag for etableringen af den nye trappe mellem stueetagen og kælderen.
