Statiske beregninger ved nedrivning af vægge
Når eksisterende vægge fjernes i forbindelse med en ombygning, kan det være nødvendigt at etablere nye bærende konstruktioner og kontrollere bygningens stabilitet. Statiske beregninger ved nedrivning af vægge sikrer, at belastningerne fortsat kan føres sikkert gennem bygningen både under og efter udførelsen.
På dette projekt i Rødovre udførte Railtek Ingeniører statiske beregninger i forbindelse med nedrivning af eksisterende vægpartier. Projektet omfattede nye stålbjælker og stålsøjle, kontrol af eksisterende murværk og stabilitet samt projektering af midlertidig understøtning under arbejdet.
Nye konstruktioner efter nedrivning af vægge
De planlagte ændringer krævede nye konstruktionselementer til at overtage og videreføre belastningerne efter fjernelsen af vægpartierne.
Railtek projekterede derfor to stålbjælker og en stålsøjle samt de nødvendige forbindelser mellem de nye og eksisterende konstruktioner.
Nye stålbjælker
Den endelige konstruktionsløsning omfatter en HEB100-stålbjælke og en HEB140-stålbjælke i stålkvalitet S275.

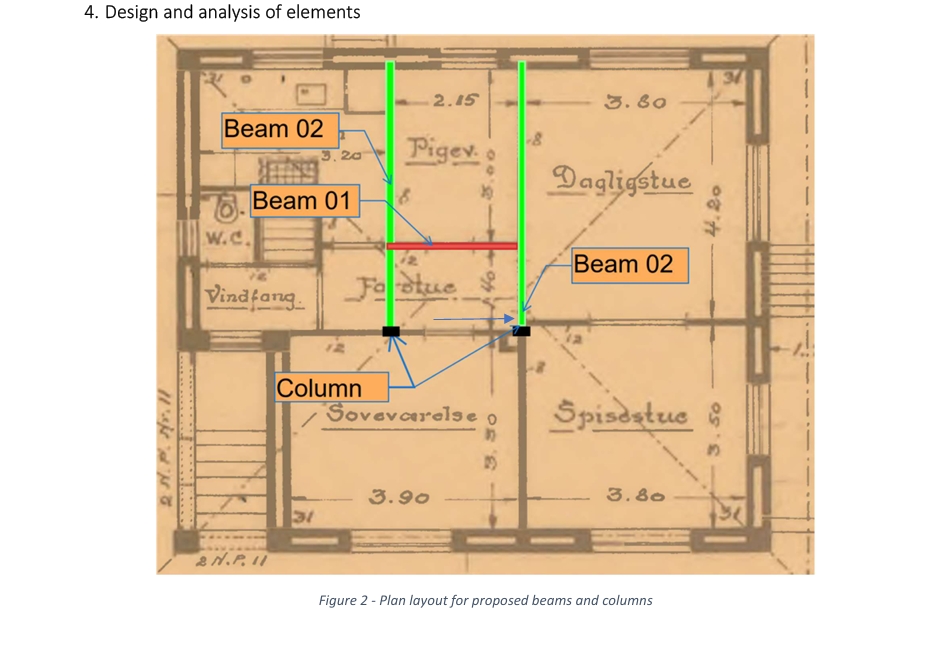

Beam 01 har en samlet længde på 2.150 mm, mens Beam 02 har en samlet længde på 4.600 mm.
Kontrol af Beam 01
Beam 01 optager belastninger fra den eksisterende tagkonstruktion og blev kontrolleret for de relevante påvirkninger.
Beregningerne omfatter blandt andet tagets egenlast samt sne- og vindbelastninger. Den endelige dimensionering fremgår af projektets afsluttende oversigt over de projekterede konstruktionselementer.
Ny HEB140-stålbjælke
Beam 02 blev dimensioneret som en HEB140-profil i stålkvalitet S275 med en samlet længde på 4.600 mm.
Bjælken modtager blandt andet reaktionskræfter fra Beam 01 og fører belastningerne videre til den nye stålsøjle og den eksisterende ydervæg.
Kontrol af styrke og deformation
HEB140-bjælken blev kontrolleret for bøjningsmoment, forskydningskraft og deformation.
Det maksimale bøjningsmoment blev beregnet til 17,6 kNm og den maksimale forskydningskraft til 11,9 kN. Den maksimale deformation blev beregnet til 5,69 mm mod en tilladt deformation på 11,5 mm.
Ny HEB100-stålsøjle
Den nye stålkonstruktion omfatter desuden en HEB100-stålsøjle i stålkvalitet S275.
Søjlen har en projekteret højde på 2.650 mm og understøtter Beam 02, så belastningerne kan føres videre til den underliggende konstruktion.
Kontrol af eksisterende ydervæg
Beam 02 understøttes også af den eksisterende ydervæg, som derfor blev kontrolleret for den koncentrerede belastning fra bjælken.
Ved et vederlag på 100 mm blev den beregnede påvirkning fastlagt til 0,857 N/mm² mod en beregnet kapacitet på 1,78 N/mm². Kontrollen dokumenterede dermed tilstrækkelig kapacitet.
Stabilitetskontrol efter fjernelse af væg
Projektet omfattede også kontrol af bygningens stabilitet efter ændringen af væggene.
Det dimensionerende moment fra vindbelastningen blev beregnet til 93,37 kNm, mens de stabiliserende vægge havde en beregnet momentkapacitet på 110,75 kNm.
Beregningerne viste dermed tilstrækkelig stabilitet. Dokumentationen angiver samtidig, at den relevante nedrevne væg er ikke-bærende, og at Beam 02 indgår som erstatning for dens stabiliserende funktion.
Midlertidig understøtning under udførelsen
Før væggen fjernes, skal konstruktionen ovenover understøttes midlertidigt.
Railtek projekterede derfor en midlertidig understøtningsløsning med justerbare understøtninger med en minimumskapacitet på 1,5 ton.
Placering af midlertidige understøtninger
De midlertidige understøtninger etableres med 1.000 mm mellemrum svarende til spærafstanden og placeres maksimalt 2.000 mm fra den bærende væg.
Løsningen omfatter desuden 100 x 100 mm massivt C18-konstruktionstræ ved top og bund.
Sikker rækkefølge under udførelsen
Den midlertidige understøtning skal etableres, inden den eksisterende væg fjernes.
Herefter monteres de projekterede stålbjælker og forbindelser, hvorefter den midlertidige understøtning kan fjernes. Denne rækkefølge sikrer konstruktionen under selve ombygningen.
Statiske beregninger ved nedrivning af vægge
Railteks statiske beregninger ved nedrivning af vægge dannede samlet grundlag for både den permanente konstruktionsløsning og den midlertidige understøtning.
Projektet omfattede dimensionering af stålbjælker og stålsøjle, kontrol af eksisterende murværk og stabilitet samt projektering af forbindelser og midlertidige understøtninger.
