Statiske beregninger af vindafstivning
Når der etableres nye åbninger i en eksisterende bygning, kan ændringerne påvirke konstruktionens evne til at optage vandrette belastninger fra blandt andet vind. Det er derfor nødvendigt at kontrollere afstivningen og projektere en løsning, der sikrer bygningens stabilitet efter ændringerne.
På dette projekt i Roskilde omfattede Railteks arbejde statiske beregninger af vindafstivningen ved nye åbninger. Den eksisterende træafstivning skulle erstattes med stålbånd, og Railtek Ingeniører dimensionerede den nye afstivning og de nødvendige forbindelser.
Nye åbninger i den eksisterende konstruktion

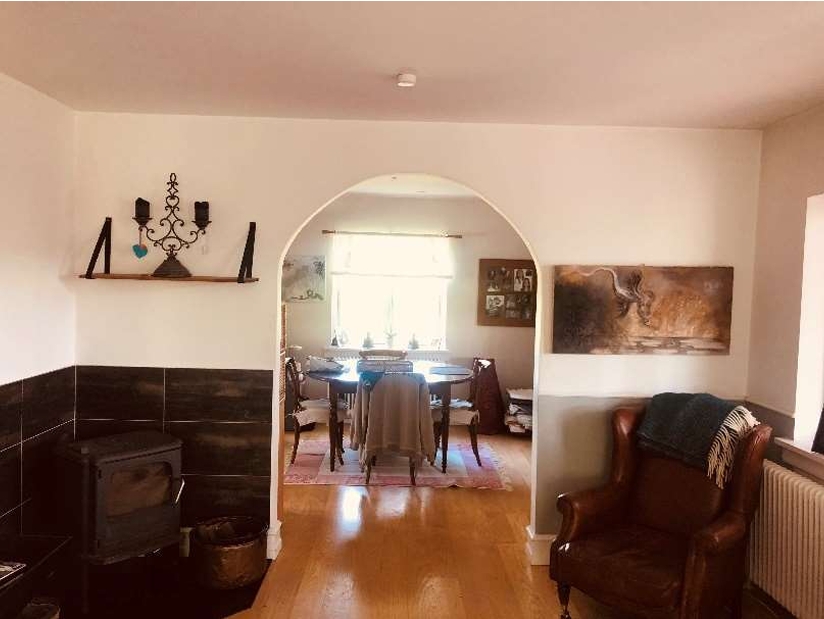

Projektet omfattede etablering af nye åbninger, som påvirkede den eksisterende afstivning.
Den eksisterende løsning med træafstivning skulle derfor erstattes, så bygningen fortsat kunne optage de vandrette kræfter efter ændringen.
Beregning af vindbelastninger
Vindafstivningen blev dimensioneret ud fra de relevante vindpåvirkninger på bygningen.
Beregningerne blev udført efter Eurocode 1 med dansk nationalt anneks og dannede grundlag for dimensioneringen af den nye afstivningsløsning.
Ny afstivning med BAN-stålbånd

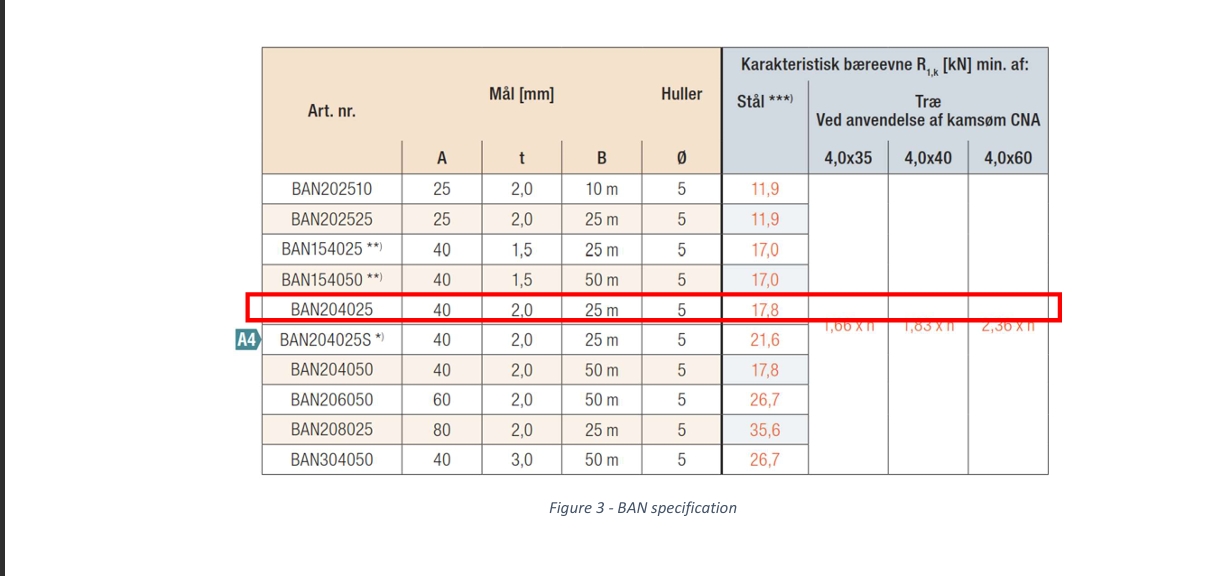

Den nye vægafstivning blev projekteret med BAN204025-stålbånd.
Stålbåndene etableres diagonalt i konstruktionen og overfører vindkræfterne gennem afstivningslinjerne til de omkringliggende bærende konstruktioner.
Kontrol af kræfter i afstivningen
Som en del af projekteringen blev trækkraften i den nye afstivning beregnet.
Den samlede opadrettede vindkraft blev beregnet til 10,0 kN, hvorefter kræfterne i stålbåndene blev fastlagt og kontrolleret i forhold til afstivningssystemets kapacitet.
Fastgørelse af vindafstivningen
Forbindelserne er afgørende for, at vindkræfterne kan overføres sikkert gennem konstruktionen.
Projektet foreskriver derfor seks CNA4.0x60-søm ved hver afstivningslinje til optagelse af den opadrettede vindkraft. Forbindelsesdetaljerne indgår som en del af den samlede løsning.
Stabilitet efter konstruktive ændringer
Den nye vindafstivning sikrer, at de ændrede vægpartier fortsat bidrager til bygningens samlede stabilitet.
Railteks beregninger dokumenterede dermed den nødvendige afstivningsløsning efter etableringen af de nye åbninger og udskiftningen af den eksisterende træafstivning.
Statiske beregninger af vindafstivning
Railteks statiske dokumentation dannede samlet grundlag for udførelsen af den nye afstivning.
Projektet omfattede beregning af vindbelastninger, dimensionering af BAN-stålbånd og projektering af de nødvendige forbindelser ved de nye afstivningslinjer.
