Statiske beregninger til vinkælder og elevator
Statiske beregninger er nødvendige, når der etableres en ny åbning gennem et eksisterende etagedæk til eksempelvis en kælder eller elevator. De eksisterende konstruktioner ændres, og belastningerne omkring åbningen skal derfor optages og føres sikkert videre gennem nye bærende elementer.

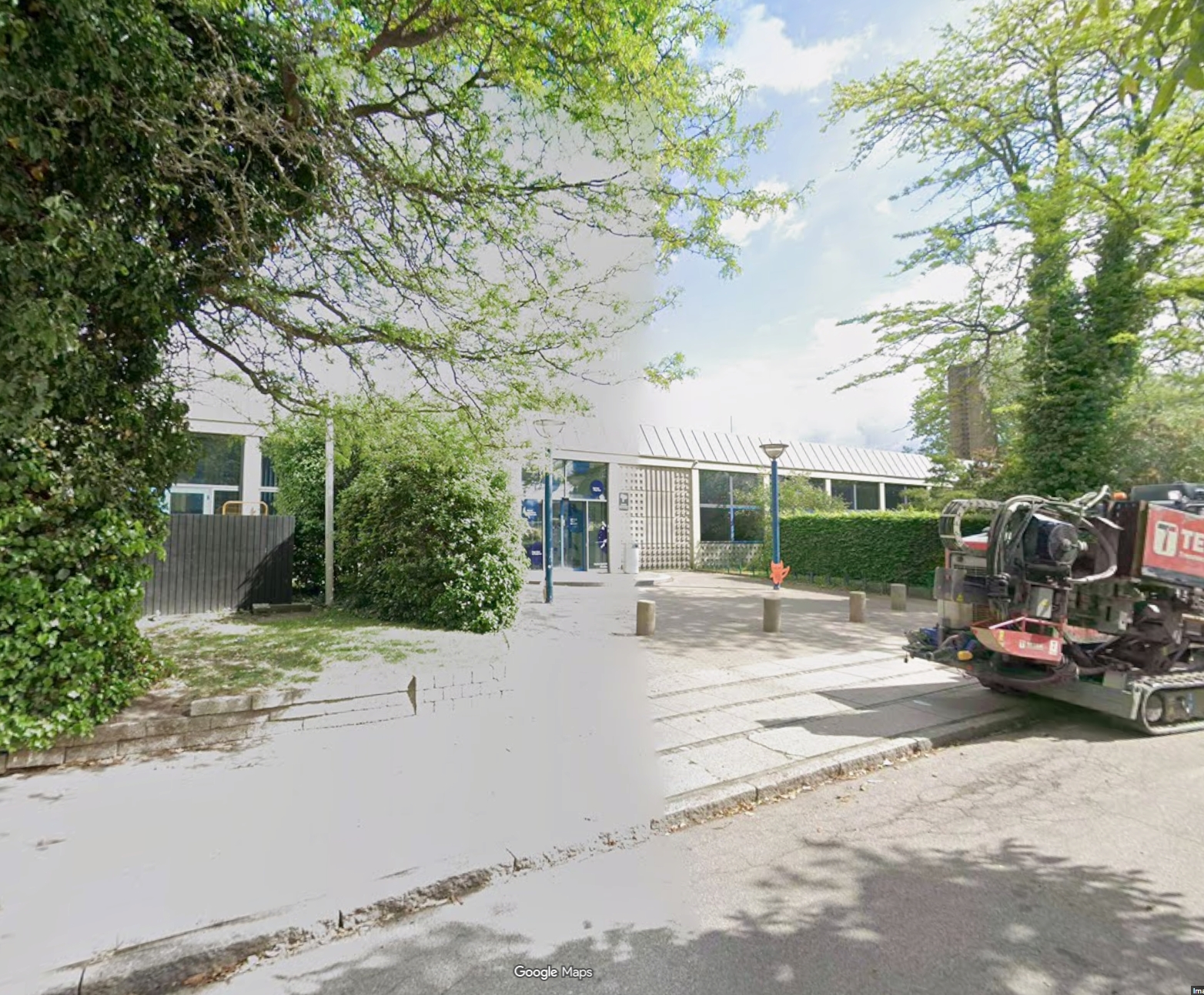

På dette projekt i Nyborg omfattede Railteks arbejde etablering af en vinkælder med elevator. Railtek Ingeniører udførte de statiske beregninger og projekterede blandt andet stålkonstruktionen omkring elevatorskakten samt de nødvendige betonkonstruktioner og forbindelser.
Stålkonstruktion omkring elevatorskakten
Åbningen til vinkælderen krævede en ny bærende stålkonstruktion omkring elevatorskakten.

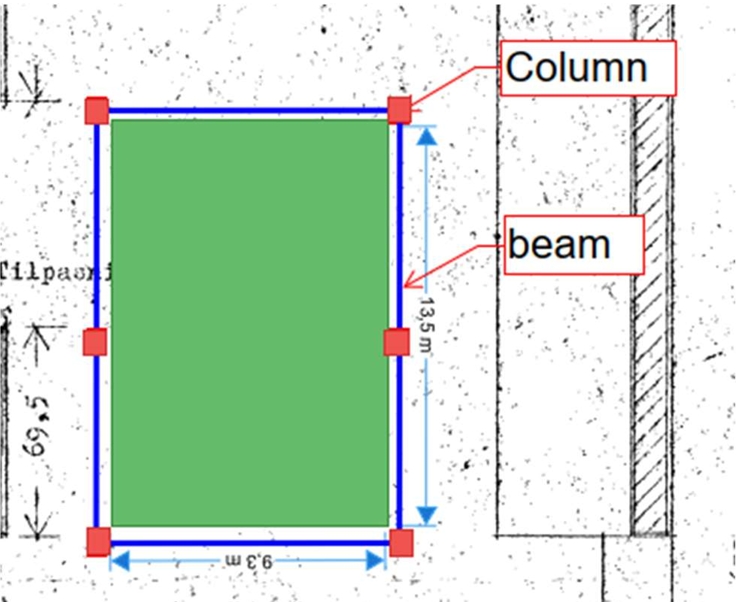

Konstruktionen blev projekteret med bjælker og søjler, som understøtter det eksisterende etagedæk efter etableringen af den nye åbning.
Dimensionering af stålbjælker
Både den øvre og nedre bjælke i stålkonstruktionen blev dimensioneret som IPE100-profiler i stålkvalitet S235.
Bjælkerne indgår i det nye bæresystem omkring elevatorskakten og bidrager til at føre belastningerne fra de berørte konstruktioner videre til søjlerne.
Dimensionering af stålsøjler
De nye stålbjælker understøttes af stålsøjler som en del af den samlede konstruktionsløsning.
Søjlerne blev dimensioneret som RHS-profiler i S235 og indgår sammen med bjælkerne i den bærende ramme omkring åbningen til vinkælderen.
Betondæk omkring vinkælderen
Projektet omfattede også dimensionering af betondæk i forbindelse med den nye vinkælder.
En del af dækkonstruktionen blev projekteret med en tykkelse på 120 mm og armering med T8 pr. 200 mm i top og bund. En anden del blev dimensioneret med en tykkelse på 245 mm og T10 pr. 200 mm armering i top og bund.
Ny åbning gennem eksisterende etagedæk
For at etablere elevatorskakten skulle der skæres en ny åbning gennem det eksisterende etagedæk.
Efter udskæringen understøttes det eksisterende dæk af den nye stålbjælke- og søjlekonstruktion. Dermed overtager stålkonstruktionen den nødvendige bærende funktion omkring den nye åbning.
Midlertidig understøtning under udførelsen
Projektet omfattede også krav til den midlertidige understøtning under selve byggearbejdet.
Under udførelsen skal etagedækket understøttes midlertidigt, mens åbningen etableres og den permanente stålkonstruktion monteres. Dermed håndteres konstruktionens sikkerhed også i udførelsesfasen.
Forbindelser mellem stål og beton
Forbindelserne mellem bjælker, søjler og betondæk blev projekteret som en del af den statiske dokumentation.
Dermed blev stålkonstruktionen, betondækket og deres indbyrdes forbindelser behandlet som én samlet konstruktiv løsning omkring elevatoren.
Statiske beregninger til vinkælder og elevator
Railteks statiske beregninger dannede samlet grundlag for etableringen af vinkælderen og den nye elevator.
Projektet omfattede dimensionering af stålbjælker og søjler, beregning og armering af betondæk samt projektering af åbningen, forbindelser og den nødvendige midlertidige understøtning.
