Udskiftning af stålbjælker og understøtning af etagedæk
Når eksisterende bærende bjælker skal udskiftes, og et etagedæk samtidig kræver ny understøtning, er statiske beregninger nødvendige for at dokumentere bygningens bæreevne og stabilitet. De nye konstruktioner skal dimensioneres til de eksisterende belastninger og indpasses sikkert i bygningens bærende system.
På dette projekt i København N omfattede Railteks arbejde udskiftning af eksisterende bjælker samt etablering af nye understøtninger under eksisterende etagedæk i kælderen. Railtek Ingeniører projekterede nye stålbjælker og stålsøjler samt kontrollerede murværk, fundamenter, forbindelser og den nødvendige midlertidige afstivning under udførelsen.
Udskiftning af eksisterende stålbjælker
Tre eksisterende bjælker skulle udskiftes som en del af projektet.

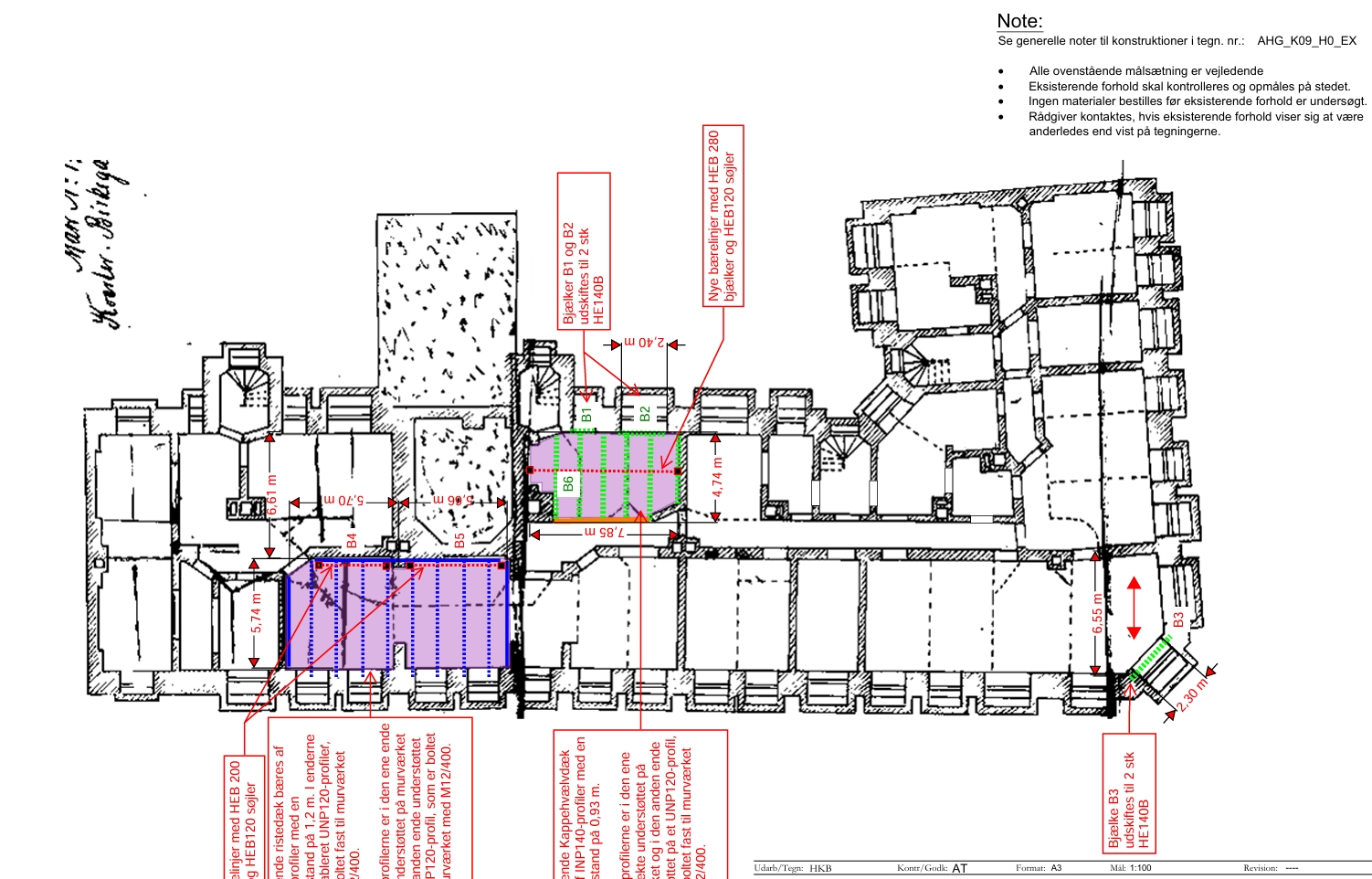

De nye bjælker B1, B2 og B3 blev projekteret med to HEB140-profiler ved hver åbning. Bjælkerne spænder mellem det eksisterende murværk og overtager belastninger fra etagedækket og murværket ovenover.
Ny understøtning af eksisterende etagedæk
Andre dele af det eksisterende etagedæk krævede nye bærende understøtninger.
Ved B4 og B5 blev der projekteret en HEB200-stålbjælke, mens B6 blev dimensioneret som en HEB280. De nye bjælker understøttes af stålsøjler og fører belastningerne videre til de eksisterende konstruktioner.
Nye HEB120-stålsøjler
De nye bjælker B4, B5 og B6 understøttes ved enderne af nye stålsøjler.
Søjlerne blev projekteret som HEB120-profiler i stålkvalitet S235 og kontrolleret for de kritiske reaktionskræfter fra de nye stålbjælker.
Kontrol af eksisterende fundamenter
Etableringen af de nye stålsøjler medfører koncentrerede belastninger på de eksisterende fundamenter.
Railtek kontrollerede derfor påvirkningen fra de nye understøtninger. Beregningerne dokumenterer, at ændringen i fundamenternes belastning kan optages under projektets forudsætninger.
Eksisterende murværk og bjælkevederlag
De nye HEB140-bjælker understøttes af eksisterende murværk.
Murværket omkring vederlagene indgår derfor i projektet, og der er fastlagt krav til lokal ommuring omkring bjælkeenderne, så kræfterne fra de nye stålkonstruktioner kan overføres sikkert.
Brandsikring af stålkonstruktionerne
De nye stålkonstruktioner skal samtidig opfylde projektets brandkrav.
Stålbjælker og søjler brandinddækkes derfor med Knauf Fireboard. Den nødvendige tykkelse varierer afhængigt af den enkelte konstruktionsdel.
Midlertidig understøtning under udførelsen
Udskiftning af eksisterende bærende bjælker kræver, at konstruktionen sikres, før de gamle elementer fjernes.
Projektet indeholder derfor midlertidig afstivning og understøtning af etagedækket. Denne skal etableres, inden de eksisterende bjælker demonteres, så bygningen forbliver stabil gennem udførelsesfasen.
Statiske beregninger og konstruktionsprojektering
Railteks statiske dokumentation dannede samlet grundlag for udskiftningen af de eksisterende bjælker og etableringen af de nye understøtninger.
Projektet omfattede dimensionering af HEB-stålbjælker og stålsøjler samt kontrol af eksisterende murværk, fundamenter, brandsikring og midlertidige konstruktioner.
